衬氟蝶阀D371F4

来源:铸铁镶铜圆闸门 发布时间:2019-04-14 10:32 浏览
  • 型号:D371F4
  • 连接形式:法兰
  • 主体材料:铸铁、铸钢、不锈钢
  • 公称通径:DN15-700
  • 适用介质:
  • 密封形式:软密封
  • 外形:中型
  • 流动方向:单向
  • 驱动方式:手动、气动、电动

产品说明

    一、D371F衬氟对夹蝶阀特征:

    D371F衬氟蝶阀采用带有球形密封表面的衬聚四氟乙烯包衬蝶板,配以阀座基部的硅橡胶衬垫调节阀门的密封性能;该阀门操作轻便,严密的密封性能,超长的使用寿命;可作快速切断或调节流量之用。适用于要求可靠密封和良好调节特性的场合。阀体采用分体式,阀轴两端的密封由蝶板与阀座之间的旋转基面加氟橡胶来控制;从而达到产品结构紧凑、外形美观,工艺合理、性能可靠。保证阀轴不与腔内流体介质接触,更换阀轴时非常方便,阀门不需要拆离管道即可完成。

    D371F衬氟蝶阀广泛适用于各种不同类型工业管道中液体和气体(包括蒸气)的输送,特别是具有严重腐蚀性介质的使用场合,如:硫酸、氢氟酸、磷酸、氯气、强碱、王水等具有强腐蚀性的介质。

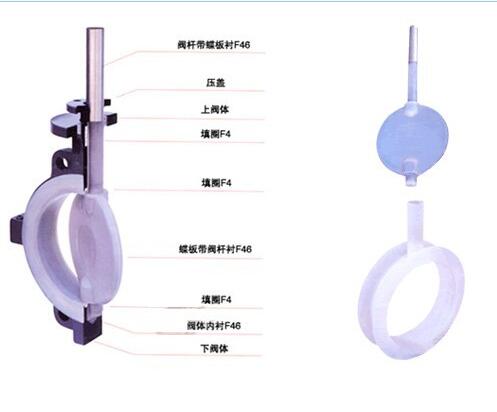

    二、D371F衬氟对夹蝶阀解剖图:

    D371F对夹衬氟蝶阀示意图

    三、D371F衬氟对夹蝶阀主要零部件材料:

    零件名称

    材料

    上下阀体

    铸铁、铸钢、不锈钢、衬F46、F3

    阀座

    铸钢

    带杆蝶板

    铸钢、不锈钢、衬F46、F3

    填料

    F4

    衬垫

    硅橡胶

    蜗轮手柄

    球墨铸铁

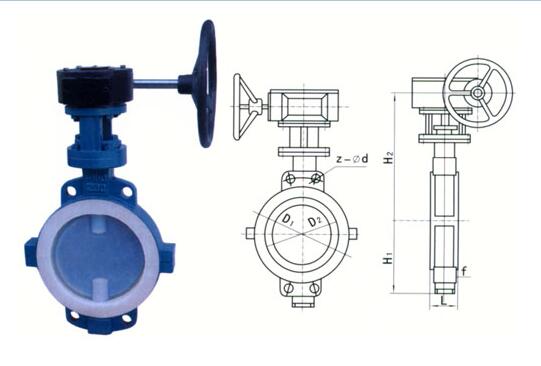

    四、D371F对夹衬氟蝶阀主要外形和链接尺寸:

    对夹衬氟蝶阀

    公称通经

    L

    D

    D1

    D2

    f

    b

    Z-φd

    D

    D1

    D2

    f

    b

    Z-φd

    DN(mm)

    NPS(inch)

    PN1.0MPa

    PN1.6MPa

    40

    3/2

    33

    145

    110

    85

    3

    18

    4-φ18

    145

    110

    85

    3

    18

    4-φ18

    50

    2

    43

    160

    125

    100

    3

    20

    4-φ18

    160

    125

    100

    3

    20

    4-φ18

    65

    5/2

    46

    180

    145

    120

    3

    20

    4-φ18

    180

    145

    120

    3

    20

    4-φ18

    80

    3

    46

    195

    160

    135

    3

    22

    4-φ18

    195

    160

    135

    3

    22

    8-φ18

    100

    4

    52

    215

    180

    155

    3

    22

    8-φ18

    215

    180

    155

    3

    24

    8-φ18

    125

    5

    56

    245

    210

    185

    3

    24

    8-φ18

    245

    210

    185

    3

    26

    8-φ18

    150

    6

    56

    280

    240

    210

    3

    24

    8-φ23

    280

    240

    210

    3

    28

    8-φ18

    200

    8

    60

    335

    295

    265

    3

    26

    8-φ23

    335

    295

    265

    3

    30

    12-φ23

    250

    10

    68

    390

    350

    320

    3

    28

    12-φ23

    405

    355

    320

    3

    32

    12-φ25

    300

    12

    78

    440

    400

    368

    3

    28

    12-φ23

    460

    410

    375

    4

    34

    12-φ25

    350

    14

    78

    500

    460

    428

    4

    30

    16-φ23

    520

    470

    435

    4

    38

    16-φ25

    400

    16

    102

    565

    515

    482

    4

    32

    16-φ25

    580

    525

    485

    4

    40

    16-φ30

    450

    18

    114

    615

    565

    532

    4

    32

    20-φ25

    640

    585

    545

    4

    44

    20-φ30

    500

    20

    127

    670

    620

    585

    4

    34

    20-φ25

    705

    650

    608

    4

    46

    20-φ34

    600

    24

    154

    780

    725

    685

    5

    36

    20-φ30

    840

    770

    718

    5

    54

    20-φ41

    700

    28

    165

    895

    840

    800

    5

    40

    24-φ30

    910

    840

    788

    5

    54

    24-φ41

    800

    32

    190

    1010

    950

    905

    5

    44

    24-φ34

    1020

    950

    898

    5

    54

    24-φ41

    900

    36

    203

    1110

    1050

    1005

    5

    46

    28-φ34

    1120

    1050

    998

    5

    54

    28-φ41

    1000

    40

    216

    1220

    1160

    1115

    5

    50

    28-φ34

    1255

    1170

    1110

    5

    60

    28-φ48

    1200

    48

    254

    1450

    1380

    1325

    5

    56

    32-φ41
