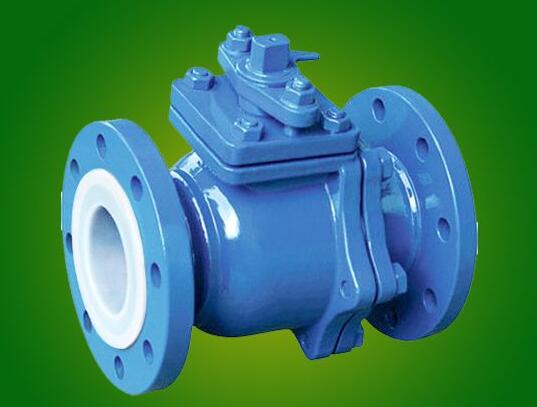

小口径衬氟球阀

产品说明

一、小口径衬氟球阀产品特点：



1、采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”，以外其它任何强腐蚀性质。

2、采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，更便于管路系统的通球扫线和管路维护。

3、启闭件球件与阀杆铸(锻)为一体，杜绝了由于压力变化引起阀杆冲出承压件内的可能性，从根本上保证了工程中的使用安全性。

4、结构紧凑合理，阀体内腔空间最小，减小了介质滞留，另外，特殊的模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到零泄漏。

5、两片式、三片式结构可适应各种不同要求的管路系统和工况条件，其中三片球阀允许主阀体与两侧阀体分离，可实现在线快速更换、维修。

二、小口径衬氟球阀性能参数：

型号		Q41F46-10	Q41F46-16	Q41F46-10C	Q41F46-16C
工作压力（MPa）		1.0	1.6	1.0	1.6
适用温度（℃）		-10～150		-20～150
适用介质		腐蚀性介质
材料	阀体	铸铁内衬聚四氟乙烯		铸钢内衬聚四氟乙烯
	球体	铸钢外包聚四氟乙烯
	密封圈	增强聚四氟乙烯		聚四氟乙烯
	填料	聚四氟乙烯

三、小口径衬氟球阀的外形尺寸：

公称通径	PN1.6(MPa)主要外形尺寸和连接尺寸(mm)							参考值
DN	L	D	D1	D2	f	b	Z-Φd	H1	Do
15	130	95	65	45	3	14	4-Φ14	95	140
20	140	105	75	55	3	14	4-Φ14	98	150
25	150	115	85	65	3	16	4-Φ14	113	150
32	165	135	100	78	3	18	4-Φ18	130	180
40	180	145	110	85	3	18	4-Φ18	135	200
50	200	160	125	100	3.5	20	4-Φ18	140	220
65	220	180	145	120	3.5	20	4-Φ18	145	280
80	250	195	160	135	4	22	8-Φ18	205	320
100	280	215	180	155	4	24	8-Φ18	230	380
125	320	245	210	185	4	26	8-Φ18	252	500
150	360	280	240	210	4	28	8-Φ23	283	600
200	400	335	295	265	5	30	8-Φ23	325	750
250	450	405	355	320	5	34	12-Φ26	370	900
