衬氟球阀Q41F46-10C

来源:铸铁镶铜圆闸门 发布时间:2019-04-14 10:30 浏览
  • 型号:Q41F46-10C
  • 连接形式:法兰
  • 主体材料:铸铁、铸钢、不锈钢
  • 公称通径:10-600
  • 适用介质:水、蒸汽
  • 密封形式:软密封
  • 外形:中型
  • 流动方向:单向
  • 驱动方式:手动

产品说明

    衬氟球阀 Q41F46-16C内腔及球体均采用高压注塑工艺衬有耐腐蚀、耐老化的聚全氟乙丙稀(F46),故具有可靠的耐腐蚀性和密封性。广泛用于化工、石油、冶金、医药等工业部门,实现对生产过程中酸、碱等强腐蚀介质的调节或切断,在水处理过程控制中使用效果最明显。

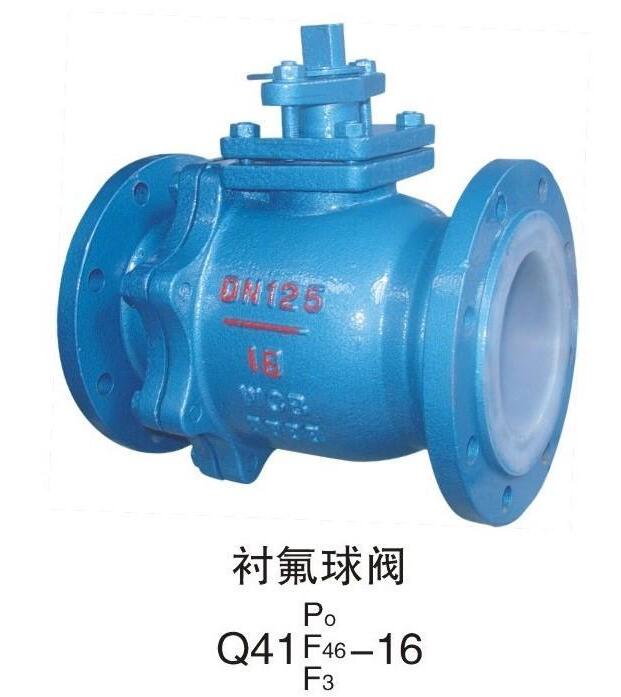

    Q41F46衬氟球阀

    一、Q41F46衬氟球阀产品特点:

    1、采用FEP衬里层的球阀,具有极高的化学稳定性,可以适用除“熔融碱金属和元素氟”,以外其它任何强腐蚀性质

    2、采用全通径、浮动球结构,阀门可在整个压力范围内进行无泄漏关闭,更便于管路系统的通球扫线和管路维护

    3、启闭件球件与阀杆铸(锻)为一体,杜绝了由于压力变化引起阀杆冲出承压件内的可能性,从根本上保证了工程中的使用安全性

    4、结构紧凑合理,阀体内腔空间最小,减小了介质滞留,另外,特殊的模压工艺,使密封面致密度良好,加之人字环形PTFE填料组合,使阀门达到零泄漏

    5、两片式、三片式结构可适应各种不同要求的管路系统和工况条件,其中三片球阀允许主阀体与两侧阀体分离,可实现在线快速更换、维修

    二、Q41F46衬氟球阀执行标准:

    设计标准:GB12237

    结构长度:GB12221

    法兰标准:JB/T79-94 GB9113.1-26

    检验试验:JB/T9092-99

    三、Q41F46衬氟球阀性能参数:

    型号

    Q41F46-10

    Q41F46-16

    Q41F46-10C

    Q41F46-16C

    工作压力(MPa

    1.0

    1.6

    1.0

    1.6

    适用温度(℃)

    -10150

    -20150

    适用介质

    腐蚀性介质

    材料

    阀体

    铸铁内衬聚四氟乙烯

    铸钢内衬聚四氟乙烯

    球体

    铸钢外包聚四氟乙烯

    密封圈

    增强聚四氟乙烯

    聚四氟乙烯

    填料

    聚四氟乙烯



    四、Q41F46衬氟球阀主要外形和链接尺寸:

    公称通径

    PN1.6(MPa)主要外形尺寸和连接尺寸(mm)

    参考值

    DN

    L

    D

    D1

    D2

    f

    b

    Z-Φd

    H1

    Do

    15

    130

    95

    65

    45

    3

    14

    4-Φ14

    95

    140

    20

    140

    105

    75

    55

    3

    14

    4-Φ14

    98

    150

    25

    150

    115

    85

    65

    3

    16

    4-Φ14

    113

    150

    32

    165

    135

    100

    78

    3

    18

    4-Φ18

    130

    180

    40

    180

    145

    110

    85

    3

    18

    4-Φ18

    135

    200

    50

    200

    160

    125

    100

    3.5

    20

    4-Φ18

    140

    220

    65

    220

    180

    145

    120

    3.5

    20

    4-Φ18

    145

    280

    80

    250

    195

    160

    135

    4

    22

    8-Φ18

    205

    320

    100

    280

    215

    180

    155

    4

    24

    8-Φ18

    230

    380

    125

    320

    245

    210

    185

    4

    26

    8-Φ18

    252

    500

    150

    360

    280

    240

    210

    4

    28

    8-Φ23

    283

    600

    200

    400

    335

    295

    265

    5

    30

    8-Φ23

    325

    750

    250

    450

    405

    355

    320

    5

    34

    12-Φ26

    370

    900
