您当前位置: > 产品中心 > 刀型闸阀 >
[field:title/]

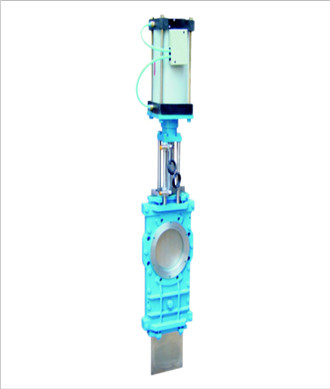

SCZ673F/H气动穿透式插板阀

来源:刀型闸阀 发布时间:2019-04-13 11:23 浏览
  • 型号:SCZ673
  • 连接形式:法兰
  • 主体材料:铸钢、不锈钢
  • 公称通径:100-1000
  • 适用介质:水泥、砂石、矿浆
  • 密封形式:硬密封
  • 外形:中型
  • 流动方向:单向
  • 驱动方式:手动、气动、电动

产品说明

    气动穿透式刀闸阀详细资料:

    本产品驱动装置可采用电动、气动、手动、伞齿轮转动等装置。气动装置可安装空气过滤器、电磁阀、感应器,如安装以上驱动装置,气动装置应在合同中注明。

    气动穿透式刀闸阀主要零件材料及连接尺寸:

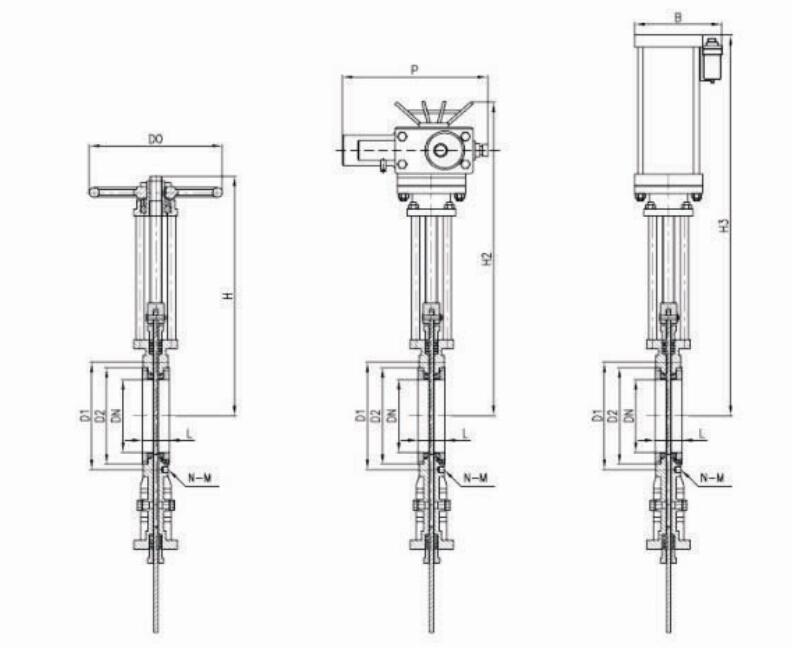

    气动穿透式刀闸阀结构小样图

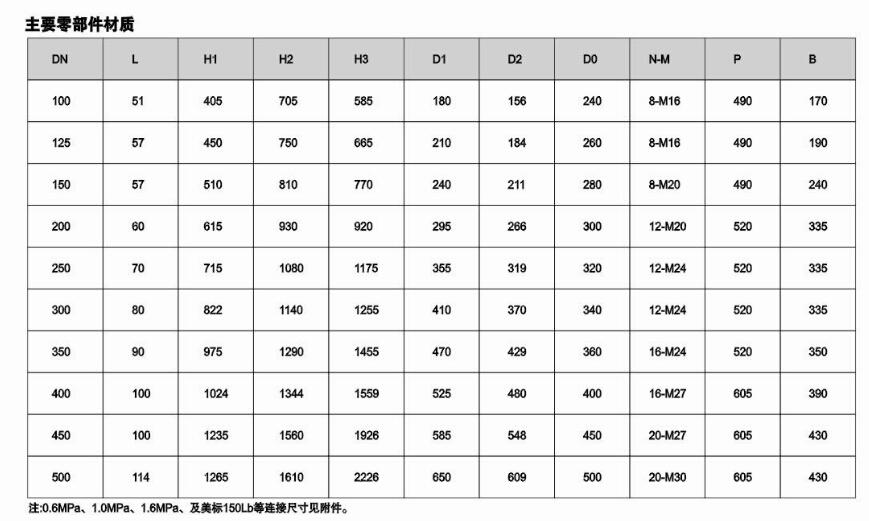

    气动穿透式刀型闸阀详细尺寸表

    零件名称 材料 零件名称 材料

    阀体 1CF18 Ni9Ti CF8M

    CF8 CF3M

    CF3 WCB阀杆

    Stem1CF18 Ni9Ti

    阀座密封圈 橡胶或PTFE 支架 不锈钢

    阀体间密封垫片 橡胶或PTFE 填料压盖 不锈钢

    阀体 1CF18 Ni9Ti CF8M

    CF8 CF3M

    CF3 WCB填料 石墨或PTFE

    阀体装配螺栓 B7填料压盖螺栓 B7

    注:橡胶牌号取决于介质性质和使用温度。

    闸板材质牌号取决于介质性质。

    气动穿透式刀闸阀壳体试验和密封试验:

    1、插板阀的壳体试验和密封试验介质为水(含防腐剂)、煤油或粘度不大于水的其他适宜液体。

    2、密封副是非金属密封的插板阀,密封壳体试验和要求按GB/T13927-92 D级规定。

    3、密封副是金属密封的插板阀,对有密封性能要求的,密封试验的泄漏量按1×DNmm 3 /s计算,没有密封性能要求的不做此项试验。

    4、用电动、液动、气动装置驱动的插板阀,关闭位置调定后,关闭3次按1和3要求进行壳体和密封试验。

    5、插板阀清洁度要求按JB/T7748的规定。

    6、静压寿命试验。

    7、插板阀静压寿命试验次数按规定,其他技术要按JB/Z 234的规定。

    静压寿命实验次数 金属密封 DN≤150mm1200次

    DN≥200-400mm1000次

    Dn≤150mm800次

    非金属密封 Dn≤150mm1400次

    DN≤200-400mm1200次

    Dn≤450mm1000次

    注:1、金属密封指密封副材料是金属-金属

    2、非金属密封指密封副材料是金属-非金属或非金属-非金属。
