浆液阀结构尺寸

产品说明

永嘉中特阀门是一家专业生产浆液阀，刀型闸阀厂家。

做为『Z73X手动浆液阀』专业生产厂家，由本厂自主研发生产的【手动浆液阀】质量可靠、价格合理、售后服务完善。『Z73X手动浆液阀』适用于各种轻重工业及楼宇管道。中特品质的浆液阀广泛应用于：化工、石化、石油、造纸、采矿、电力、液化气、食品、制药、给排水、市政、机械设备配套、电子工业，城建等领域。



Z73X浆液阀因为应用广泛，很多客户需求，尤其是更换的时候不知道阀门结构尺寸，中特小编特意为此把浆液阀结构尺寸整理出来。

产品名称	Z73X手动浆液阀
产品型号	Z73X
公称通径	DN50-1200
压力范围	1.0-1.6MP
阀体材质	铸铁，球墨铸铁

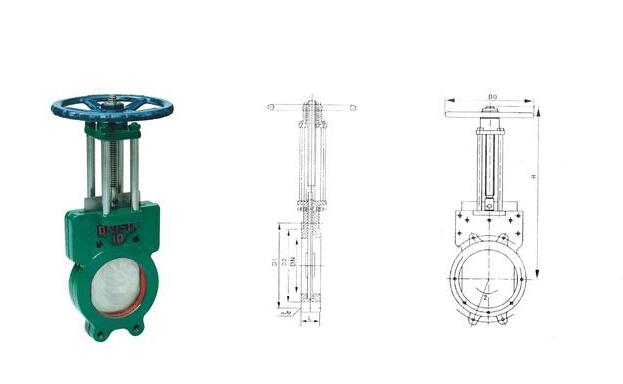

Z73X手动浆液阀主要外形及连接尺寸(mm)：

公称压力MPa	试验压力		工作温度	适用介质
	壳体MPa	密封MPa
0.6	0.9	0.66	≤80℃	纸浆、煤浆、水、灰渣
1.0	1.5	1.1	≤80℃

Z73X手动浆液阀主要外形及连接尺寸(mm)：

公称通径DN	L		D	D1	D0	H	n-M
	PN6	PN10
50	48	48	125	100	180	295	4-M16
65	48	48	145	120	180	305	4-M16
80	50	50	160	135	220	330	8-M16
100	50	50	180	155	220	380	8-M16
125	50	50	210	185	240	415	8-M16
150	60	60	240	210	280	490	8-M20
200	60	60	295	265	280	550	8-M20
250	70	70	350	320	360	693	12-M20
300	80	80	400	368	400	796	12-M20
350	80	90	460	428	400	895	16-M20
400	90	120	515	482	500	1004	16-M22
450	90	120	565	532	500	1110	20-M22
500	90	130	620	585	600	1210	20-M22
600	140	140	725	685	700	1460	20-M27
700	140	140	840	800	800	1680	24-M27
800	190	190	950	905	800	1910	24-M30
900	203	203	1050	1005	800	2130	28-M30
1000	216	216	1160	1115	800	2350	28-M30
1200	254	254	1380	1325	800	2650	32-M30




亲爱的来访客户：

首先感谢您访问我们的中特官网www.zhongtefamen.com,希望我们的网站能给您提供所需要的阀门信息，如果您对我们的产品还有其他的疑问，建议或者服务，欢迎您随时拨打我们的热线电话13868647363与我们取得联系。我们一定会尽最大的努力给您提供完善优质的服务。最后中特人祝福您，您的满意就是我们最大的荣幸!

产品关键词 ：浆液阀 浆液阀尺寸  浆液阀结构尺寸
