J941Y电动截止阀

产品说明

一、J941Y电动截止阀结构特点：

1、选材考究，符合国内、外相关标准，结构合理，造型美观。

2、阀瓣、阀座密封面采用铁基合金堆焊或司太立(Stellite)钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好，使用寿命长。

4、阀杆经调质及表面氮化处理，有良好的抗腐蚀性和抗擦伤性。

5、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。

6、阀体材料品种齐全，填料、垫片可根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。

7、倒密封采用螺纹连接密封座或本体堆焊奥氏体不锈钢而成，密封可靠，更换填料可在不停机情况下进行，方便快捷，不影响系统运行。

8、配有DZW系列多回转式电动装置，具有壳体小，重量轻，功能全，并可与远程电脑配套使用，也可按用户要求选配电动装置。

产品使用范围：

产品类型	适用介质	适用温度（℃）
J41HY-C型  J941HY-C型	水、蒸汽、油品	≤425℃
		≤450℃
J41W-P型  J941W-P型	硝酸类	≤2000℃
J41W-R型	醋酸类	≤200℃
J41Y-I型  J941Y-I型	水、蒸汽、油品	≤550℃

二、J941Y电动截止阀主要零件材料：

产品类别	零件名称
	阀体 阀盖	阀杆	阀瓣	密封面	阀杆螺母	填料	紧固件	手轮
J41HY-C型  J941HY-C型	25、WCB	铬不锈钢	2Cr13  25	H：不锈钢  Y：钴基硬  质合金刚	铝青铜	柔性  石墨	优质碳钢	可锻铸铁
J41W-P型  J941W-P型	铬镍钛钢	铬镍钛钢	铬镍钛钢	铬镍钛钢			不锈钢
J41W-R型	铬镍钼钛钢	铬镍钼钛钢	铬镍钼钛钢	铬镍钼钛钢			不锈钢
J41Y-I型  J941Y-I型	铬钼钢	铬钼钢	钴基硬质 合金钢	钴基硬质合金钢			合金钢

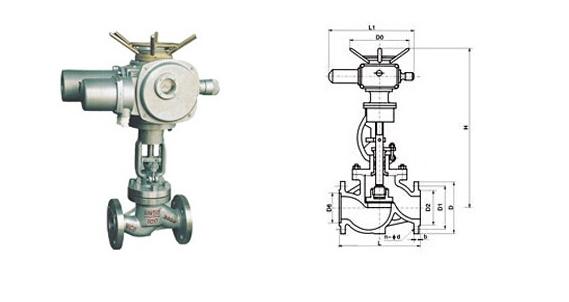

三、J941Y电动截止阀主要尺寸及重量：


公称通径DN（mm）	主要外形尺寸和连接尺寸（mm）			重量（kg）
	L	H	Do
J41 H -16 Y
10	130	198	120	4.7
15	130	218	120	5.2
20	150	258	140	7.1
25	160	275	160	7.4
32	180	280	180	8.5
40	200	330	200	12.5
50	230	350	240	14
65	290	400	280	22.5
80	310	355	280	29
100	350	415	320	32.5
125	400	460	360	80
150	480	510	400	93.5
200	600	710	400	180
250	650	786	450	440
300	750	925	500	648
