角式截止阀

来源:铸铁镶铜闸门 发布时间:2016-05-10 14:39 浏览
  • 型号:J44W
  • 连接形式:法兰
  • 主体材料:铸钢
  • 公称通径:50-600
  • 适用介质:
  • 密封形式:硬密封
  • 外形:中型
  • 流动方向:单向
  • 驱动方式:手动

产品说明

    一、角式截止阀概述:

    角式截止阀启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。纹管截止阀只适用于全开和全关,不允许作调节和节流。

    角式截止阀

    二、角式截止阀性能特点:

    1、J44型角式截止阀具有结构紧凑、启闭灵活、耐腐蚀性能强,行程短(一般为公称通经1/4)等优点。被广泛应用在石油、化工等管路系统中做截断介质用.

    2、阀瓣与阀杆设计为一体结构,用以防止由于管路压力波动造成内件冲出阀体的可能性,结构紧凑,使用安全。

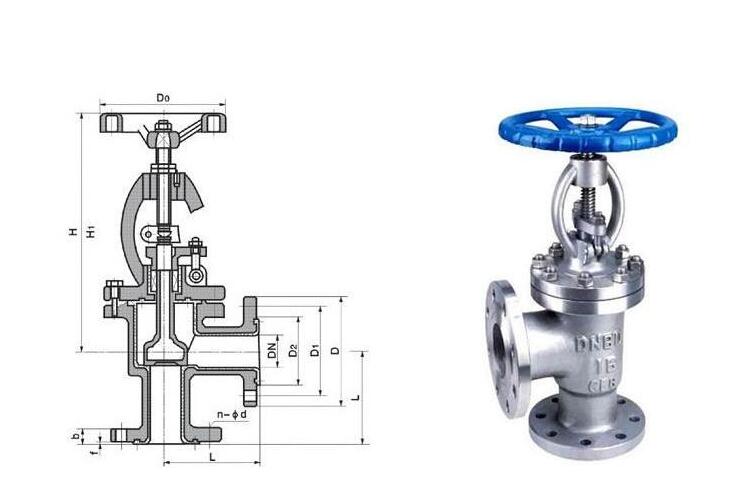

    三、角式截止阀1.6MPa主要连接尺寸:



    DN
    in
    L
    D
    D1
    D2
    f
    b
    z-φd
    Do
    H1
    H2
    W
    15
    1/2
    65/90
    95
    65
    45
    2
    14
    4-φ14
    100
    240
    265
    7
    20
    3/4
    75/95
    105
    75
    55
    2
    16
    4-φ14
    100
    245
    270
    7.5
    25
    1
    80/100
    115
    85
    65
    2
    16
    4-φ14
    120
    250
    275
    8.5
    32
    21/4
    95/105
    135
    100
    78
    2
    18
    4-φ18
    140
    260
    290
    12
    40
    21/2
    100/115
    145
    110
    85
    2
    18
    4-φ18
    140
    290
    325
    14
    50
    2
    115/125
    160
    125
    100
    2
    20
    4-φ18
    160
    300
    335
    19
    65
    21/2
    145
    180
    145
    120
    2
    20
    4-φ18
    180
    355
    400
    27
    80
    3
    155
    195
    160
    135
    2
    22
    4-φ18
    240
    400
    450
    42
    100
    4
    175
    215
    180
    155
    2
    24
    8-φ18
    240
    455
    495
    50
    125
    5
    200
    245
    210
    185
    2
    26
    8-φ18
    280
    530
    560
    64
    150
    6
    240/225
    280
    240
    210
    2
    28
    8-φ23
    320
    605
    650
    85
    200
    8
    275
    335
    295
    265
    2
    30
    8-φ23
    360
    650
    770
    155


    四、角式截止阀使用与维护:

    角式截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到最大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。液化气截止阀的种类按阀杆螺纹的位置分有外螺纹式、内螺纹式。按介质的流向分,有直通式、直流式和角式。截止阀按密封形式分,有填料密封截止阀和波纹管密封截止阀。角式截止阀的安装与维护 手轮、手柄操作的纹管截止阀可安装在管道的任何位置上。手轮、手柄及伟动机构,不允许作起吊用。介质的流向应与阀体所示箭头方向一致。高温高压截止阀,也叫截门,是使用最广泛的一种阀门,它之所以广受欢迎,是由于开闭过程中密封面之间摩擦力小,比较耐用,开启高度不大,制造容易,维修方便,不仅适用于中 低压,而且适用于高压。它的闭合原理是,依靠阀杠压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。保温截止阀只许介质单向流动,安装时有方向性。它的结构 长度大于闸阀,同时流体阻力大,长期运行时,密封可靠性 不强。角式截止阀分为三类:直通式、直角式及直流式斜截止阀。

    1、手轮、手柄操作的截止阀可安装在管道的任何位置上。

    2、手轮、手柄及伟动机构,不允许作起吊用。

    3、介质的流向应与阀体所示箭头方向一致。
