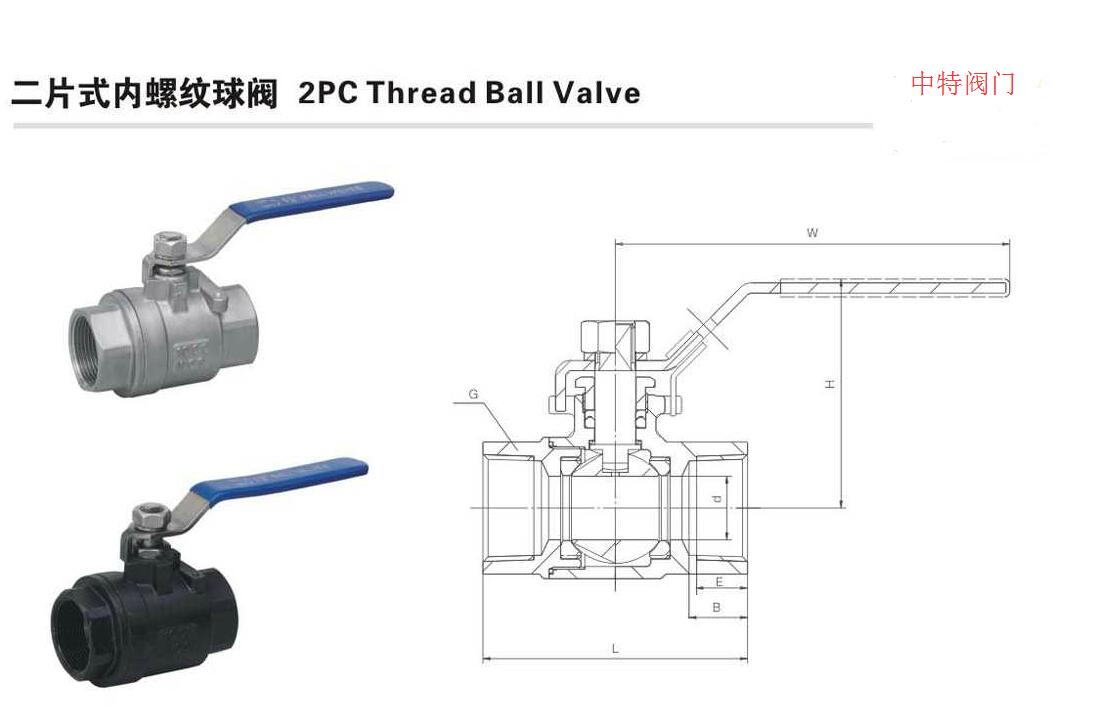

二片式螺纹球阀Q11F
来源:球阀 发布时间:2019-04-13 20:27 浏览次- 型号：Q11F
- 连接形式：法兰
- 主体材料：铸钢、不锈钢
- 公称通径：5-200
- 适用介质：水
- 密封形式：软密封
- 外形：中型
- 流动方向：单向
- 驱动方式：手动
产品说明
一、Q11F二片式球阀概述：
Q11F片式球阀和法兰闸阀是同属一个类型的阀门，球体绕阀体中心线作旋转来达到开启或关闭的一种阀门。在管路中主要用来做切断、分配和改变介质的流动方向。【一片式内螺纹球阀】【二片式内螺纹球阀】【三片式内螺纹球阀】是近年来被广泛采用的一种新型阀门，此阀一般水平安装。
二、Q11F二片式球阀技术参数：
①公称压力：1.6-6.4MPa
②适用稳定范围：-20～232℃～350℃
③适用介质：水、油、气及某些腐蚀性液体(W。O。G)
④螺纹类型：G。NPT。BSPT。BSP。DI259/2999
三、Q11F二片式球阀主要连接尺寸及重量：
|
SIZE
|
1/4"
|
3/8"
|
1/2"
|
3/4"
|
1"
|
1-1/4"
|
1-1/2"
|
2"
|
2-1/2"
|
3"
|
4"
|
|
D
|
11.6
|
12.7
|
15
|
20
|
25
|
32
|
38
|
50
|
65
|
80
|
100
|
|
L
|
55
|
55
|
65
|
75
|
88
|
102
|
110
|
125
|
162
|
189
|
260
|
|
H
|
50
|
50
|
60
|
64
|
71
|
78
|
86
|
95
|
130
|
148
|
180
|
|
E
|
100
|
100
|
130
|
130
|
165
|
165
|
190
|
190
|
250
|
250
|
280
|
四、Q11F二片式球阀主要零件材料：
|
零件名称
|
材质
|
|
|
密封圈
|
聚四氟乙烯PTFE
|
碳钢
|
|
球体
|
不锈钢SS316
|
碳钢WCB
|
|
密封垫
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
阀盖
|
不锈钢CF8M
|
不锈钢SS316
|
|
阀体
|
不锈钢CF8M
|
不锈钢CF8M
|
|
阀杆
|
不锈钢SS316
|
不锈钢SS316
|
|
止推垫圈
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
填料
|
聚四氟乙烯PTFE
|
聚四氟乙烯PTFE
|
|
填料压盖螺母
|
不锈钢SS304
|
不锈钢SS304
|
|
垫圈
|
不锈钢SS304
|
不锈钢SS304
|
|
阀杆螺母
|
不锈钢SS304
|
不锈钢SS304
|
|
手柄套
|
不锈钢SS304
|
塑料PLASTIC
|
|
手柄
|
塑料
|
不锈钢SS304
|
