Q347F固定球阀

产品说明

一、Q347F固定球阀概述：

Q347F固定球阀有全通径和缩径两种结构形式。用于输送帖连、易结渣介质管道上的球阀应使用全通径的，方便定期的刮蜡吹扫器的通过。用于输送气体或物理性能近似于水的介质的管道上宜使用缩径球阀，因其重量比全径球阀轻30%左右，有利于减轻管道负荷，降低成本。球阀是一种转角为90°的旋转类阀门,密封性能优良, (全径球阀)流量系数大流阻系数小,结构简单,使用寿命长,便于维修。广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。



二、Q347F固定球阀功能特点：

1、有显著的开关位置指示：阀体、球体和手柄一个装配单元，手柄指向管线方向阀门为开启，手柄垂直管线方向阀门为关闭;即使是蜗轮头上也带开/关指示 。

2、锁定装置设计：为了防止开关的错误操作,采用扁头阀杆在开关位置设置锁定孔,确保阀门处于正确的位置。

3、防吹出的导向式阀杆。阀杆从阀体内倒装或防吹结构，

并由密封环密封，即使发生火灾，填料烧损，阀杆突起部位也可与阀体上的密封面紧密接触，能用效的防止外漏及阀杆飞出，减少事故损失。

4、防静电设计：采用铬镍不锈钢的弹簧和小球使球体，阀杆和阀体之间相互导电，从而把非金属阀座与球体摩擦产生的静电完全释放。

5、防火结构:万一发生火灾或异常升温使PTFE软化烧损时，阀座支承圈防火密封面可以和球体接触，起到密封作用且符合API607和API6FA规范要求。防火安全设计，在阀座支承面内侧精确加工一道防火密封唇，当发生火灾阀烧损时，防火密封唇与球体间形成金属对金属的密封，阀门填料垫片均采用耐调温石墨材料，保证阀门在火灾发生时无外漏。

6、自动泄压:阀门中腔停滞的介质由于温度升高而出现异常升压时，阀座出口端具有自动泄压功能，同时根据需要，阀体上可装安全阀，保证阀体具有自动泄压功能，确保管道安全。

7、密封的紧急救护:由于介质中的杂质或火灾造成阀座密封意外失败，注脂阀提供了与注脂枪的快速连接，方便快捷地将密封脂注入到阀座密封部位，缓解泄漏。

8、采用进出口双向密封，使密封更加可靠，阀门无论单身加压，中腔关压(无论哪一种试压方法)均能达到零泄漏。

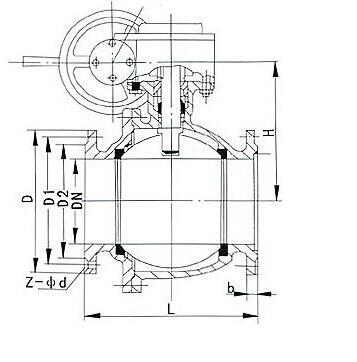

三、Q347F固定球阀外形及链接尺寸：




公称压力PN (MPa)	公称通径 DN	L		d1		D	D1	D2	D6	f	f2	b	Z-φd	H1	H2
		RF	BW	全通径	缩径
1.6	25	127	165	25	-	115	85	65	-	2	-	14	4-14	-	75
	32	140	178	32	-	135	100	78	-	2	-	16	4-18	-	85
	40	165	190	40	-	145	110	85	-	3	-	16	4-18	-	95
	50	178	216	50	-	160	125	100	-	3	-	16	4-18	-	107
	65	190	241	65	-	180	145	120	-	3	-	18	4-18	-	142
	80	283	283	80	65	195	160	135	-	3	-	20	8-18	-	152
	100	305	305	100	80	215	180	155	-	3	-	20	8-18	-	178
	125	356	381	125	100	245	210	185	-	3	-	22	8-18	-	252
	150	394	457	150	125	280	240	210	-	3	-	24	8-23	-	272
	200	457	521	200	150	335	295	265	-	3	-	26	12-23	-	398
	250	533	559	250	200	405	355	320	-	3	-	26	12-25	335	495
	300	610	625	300	250	460	410	375	-	4	-	30	12-25	385	580
	350	686	762	350	300	520	470	435	-	4	-	34	16-25	430	625
	400	762	838	400	350	580	525	485	-	4	-	36	16-30	470	720
	450	864	914	450	350	640	585	545	-	4	-	40	20-30	-	-
	500	914	991	500	400	705	650	608	-	4	-	44	20-34	590	840
	600	1067	1143	600	500	840	770	718	-	5	-	48	20-41	700	1050
	700	1245	1346	700	600	910	840	788	-	5	-	50	24-41	780	1150
