ZAZS电动高压角型调节阀

来源:启闭机 发布时间:2019-04-13 21:40 浏览
  • 型号:ZAZS
  • 连接形式:法兰
  • 主体材料:铸钢、不锈钢
  • 公称通径:20-600
  • 适用介质:水、气体
  • 密封形式:软密封
  • 外形:中型
  • 流动方向:单向
  • 驱动方式:手动、电动、气动

产品说明

    ZAZS电动角型调节阀,由DDZ型直行程电动执行机构和角型阀两部分组成。以单项交流220V电源为动力,接受0~10或mA或4~20mA直流信号,自动地控制调节阀开度,达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。

    角形阀体积小、重量轻、阀芯采用顶导向结构,具有流路简单、阻力小、易于冲洗的特点。

    适用于要求直角连接,介质为高粘度、含悬浮物和颗粒状介质的调节。

    1、阀体

    型 式:角型单座铸造球型阀

    公称通径:20、32、40、50、65、80、100、125、150、200mm

    公称压力:PN1.6、4.0、6.4MPa

    法兰标准:JB/T79.1-94~79.2-94等

    材 料:铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等

    上 阀 盖:标准型-17~+230℃、散热型+230~+450℃、低温型-60~-196℃、波纹管密封-40~+350℃

    压盖型式:螺栓压紧式

    填 料:V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石墨填料

    2、阀内组件

    阀芯型式:单座柱塞型阀芯

    流量特性:等百分比特性和线性特性

    材 料:不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

    3、 执行机构

    型 式:电动执行机构(如DKZ型执行机构)

    电 源:220V或380V

    输入信号:4-20mA或0-10V·DC

    输出信号:4-20mA·DC

    4、阀作用型式

    分电关式(B)或电开式(K)阀

    5、 辅助装置

    DFD型电动操作器、ZPE型伺服放大器

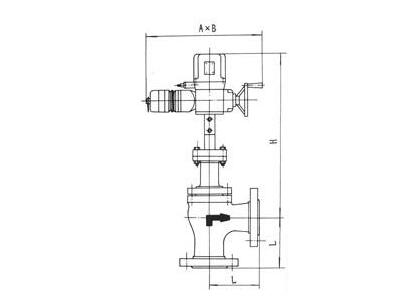

    6、结构图说明

    ZAZS电动高压角型调节阀

    订货须知

    1.产品型号与名称 2.公称通径DN(mm 3.公称压力 4.流量特性要求 5.阀体材质及阀内件材料 6.介质种类和温度范围 7.阀前后压力(压差) 8.密封形式 9.配套附件
