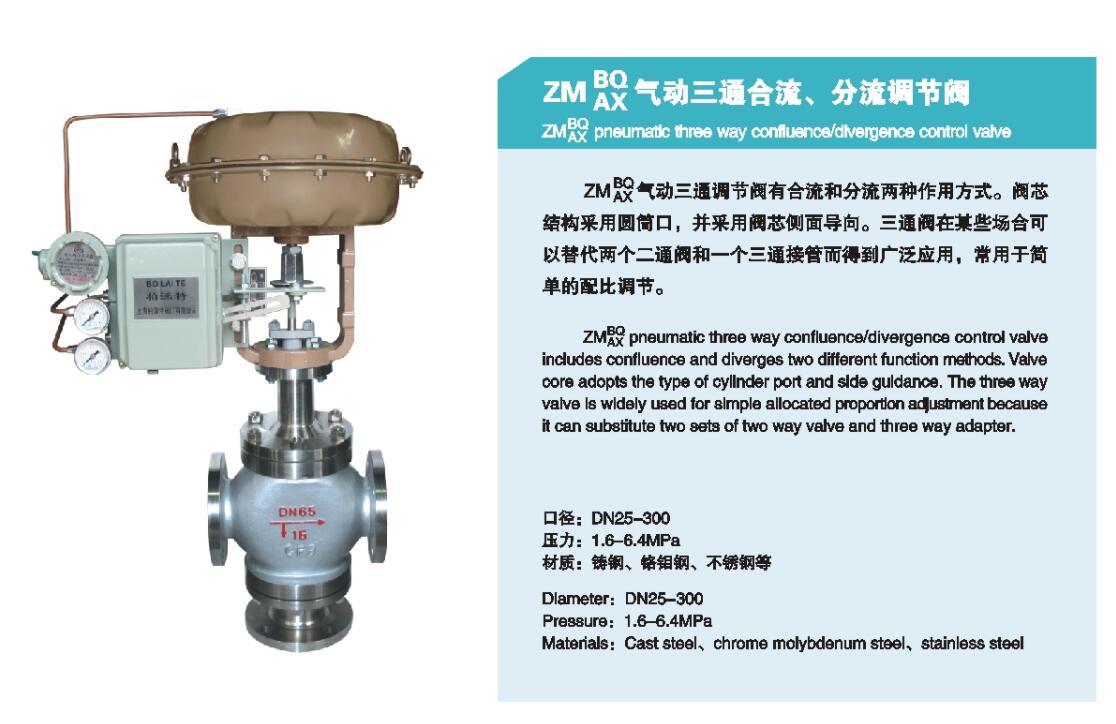

ZMAX气动大口径三通分流调节阀

产品说明

一、气动大口径三通分流调节阀简介：

ZMAX气动大口径三通分流调节阀采用双阀芯上下导向结构，配用多弹簧执行机构，阀体为四通结构，即一进二出(分流型)，二 进一出(合流型)，从而达到流体混合升温或降温作用，或流体不等呈分流，满足不同工况的使用要求。该阀体具有结构紧凑、里呈轻、动作灵敏、压降损失小、允许压新式高、阀容呈大、流呈特性精确和维护方便等优点，可用于各种不同的的工作条件，特别适用于石油工业热交换器的温度控制系统和其他各行业的自动化控制。

该阀有合(分)流普通型、合(分)流高温型等多种型式。产品公称 压力等级有户PN1.6、4.0、6.4;阀体公称通径范围DN25~400;泄 漏等级有II级、IV级;流呈特性为直线和等百分比。多种品种规格可供选择。



二、气动大口径三通分流调节阀主要零件常用材料：



名称	材质
阀体	ZG230-450、ZG0Cr18Ni9
阀芯阀座	0Cr18Ni9、0Cr18Ni9+PTFE、0Cr18Ni9+司太莱
阀杆	0Cr18Ni9、2Cr13
推杆	0Cr18Ni9、2Cr13
弹簧	60Si2Mn
波纹管	0Cr18Ni9
波纹膜片	夹增强尼龙织物丁腈橡胶
膜盖	A3、0Cr18Ni9
垫片	0Cr18Ni9、石墨缠绕垫片（V6590)、F4
填料	PTFE、柔性石墨

三、气动大口径三通分流调节阀主要技术参数：



公称通径	25	32	40	50	65	80	100	125	150	200	250	300	350	400
阀座通径mm	25	32	40	50	65	80	100	125	150	200	250	300	350	400
额定KV	8.5	13	21	34	53	85	135	210	340	535	800	1280	1960	2560
公称压力（MPa）	1.6、2.5、4.0、6.4
行程（mm）	16		25		40			60			100		130
薄膜有效面积Ae （cm2）	280		350		560			900			1400		活塞式
信号范围KPa	20-100、40-200、80-240
气源压力MPa	0.1-0.4												0.4-0.7
固有流量特性	线性、等百分比、快开
固有可调比	30:1
泄漏等级	III、IV
法兰尺寸	符合JB/79.(2)_94、HG20592_97、GB、ANSI、JIB、DIN等标准
阀体材质	WCB、304、316、WC6、钛、镍、哈氏合金、Monel等
阀芯材质	304、316、420、钛、镍、哈氏合金、Monel等
工作温度℃	-40~+230℃（常温）、+230~+450℃（中温）、+450~+560℃（高温）、-40~-196℃（低温）
系列类型	常温型、中温型、低温型。波纹管密封型、夹套保温型、调节切断型
