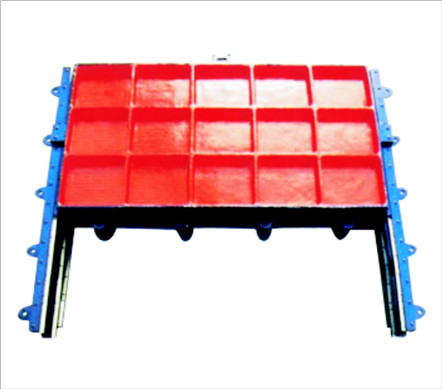

调节堰门

产品说明

一、调节堰门的详细资料

该设备主要电动推杆、门体、侧墙、挡渣堰等组成。工作时电机通过蜗轮螺杆装置，牵动连杆上下运动，并使与之相连的堰门随之上下，从而实现调节水位的目的。

堰门共分三类：铸铁堰门(TYZ)、钢制直动式堰门(TYG)、钢制旋转堰门(TYX)。 工作原理及构造: 调节堰门主要用于控制和调节水位，也可用于配水、排水等场合。TYZ型由铸铁制成，耐腐蚀性好，结构简单，价格便宜，在关闭状态有较高密封要求时，可在门框上镶铜密封面，最新产品可在铸铁堰门上镶铜和止水橡胶，止水效果高于镶铜产品，可达到无渗漏。 TYG型为钢制结构，橡胶密封，三面止水，可不受规格限制，适用于任意场合，当采用不锈钢制作时，使用寿命长。 TYX型密封效果好，几乎达到“0泄漏”状态，适用宽度可达5m以上，但调节水位一般在800mm以下，特别适用于交替运行的氧化沟排水，或大型配水井配水，配套专用启闭装置，仅需注明手动或电动即可，无需另外选用启闭机。

二、调节堰门零部件材质及标准

零件名称材料材料标准

门板HT200，QT400-15，Q235-A，1Gr13GB1348

GB700

GB9439

GB1176

GB1220

门框HT200，QT400-15，Q235-A

导轨HT200，QT400-15，ZCuSnPb5Zn5，1Cr13

螺杆1Cr13

螺栓、螺母、螺钉地脚螺栓和销轴1Cr13

三、调节堰门技术参数

项目数值

堰门承受最大正向工作压力　(MPa)

(调节量+堰上水头)0.01

堰门承受最大反向工作压力　(MPa)

(调节量+堰上水头)0.01

介质(水、污水)酸碱度　(PH)6～9

堰门板每延米的泄漏量　(L/min/m)(密封长度)1.25

堰门板与框密封面的间隙　(mm)0.08

四、DY可调节堰门外形尺寸及安装尺寸

规格型号洞口尺寸宽*高ABC1FS1CHSΦ1材料配启闭机(T)适用水头(m)重量(kg)

DY300*300300*3003003005403606042072015012HT-3000.5448

DY400*400400*4004004006404606052092020014HT-3000.5486

DY500*500500*50050050074056060620112025014HT-30014120

DY600*600600*60060060084066060720132030014HT-30014160

DY800*800800*800800800106087575940175040016HT-30024300

DY1000*8001000*80010008001270875751150175040016HT-30026360

DY1200*3001200*3001200300146036060134072015018HT-30026190

DY1400*5001400*50014005001660560601540112025018HT-30036360

DY1600*5001600*50016005001860560601740112025020HT-30036420

五、调节堰门的结构







1、适用范围 常用于给水、排水、引水、防汛等水利工程。

2、形式及结构：形式：钢制调节堰门(分水闸门)结构：本设备主要由手电两用启闭机、堰门、门框、堰板、螺杆?楔紧装置、密封座、吊耳等部件组成。具有结构合理、封闭性好安装、调整、使用、维护方便、性能可靠等特点。

3、主要技术参数：工作场所、室外 环境温度-30。C~50。C 介质及PH值污水、泥5~10、安装形式 附墙式

1)调节堰门性能及结构：1.钢堰门的设计、制造、检验、和验收等都符合企业标准。手电两用启闭机按ZBJ86001.2-89《螺杆式启闭机--技术条件》。

2)堰板、堰框按最大工作水头设计?其拉伸、压缩和剪切强度的安全系数不小于5挠度不大于构件长度的1/360 。

3)堰板、堰框在厚度上留出2mm的腐蚀裕度。

4)门架按最大工作水头设计?其拉伸、压缩和剪切强度的安全系数不小于5在堰门开启到最高位置时?其门架的平台高于堰板的顶端。

5)密封座置于堰板上?用沉头螺钉紧固。在启闭堰板过程中?不能变形和松动。密封座工作面其表面粗糙度不大于3.2um。

6)密封座工作表面没有划痕、裂缝等缺陷?密封座的板厚不小于5mm。

7)在堰板上端设有吊耳与堰板连接吊耳的受力点在堰板中心线?在最大水头启闭时?其拉伸压缩和剪切强度的安全系数大于5。

8)螺杆的传动螺纹为梯形螺纹?螺杆按最大工作开闭力设计?其拉伸压缩和剪切强度的安全系数不小于5。

9)堰门在最大工作水头时密封泄漏量正向小于0.5L/min.反向小于1.25L/min.m (密封长度)。

10)启闭机装置采用螺旋付传动?满足人工操作高度?800mm。手轮上标明开闭方向?手轮顺时针为关闭闸门?人工操作力不大于150N。

11)驱动装置设有防护罩,其结构形式便于维修检查,能满足室外安装使用的要求。

12)电动装置说明详见铸铁闸门手电两用启闭机。

六、调节堰门的组成

1、堰门的型式 电动回转调节堰门采用单调点堰板回转式橡胶密封止水的型式?整机由电动驱动装置、机座、螺杆、连杆、堰门板、橡胶密封板、控制箱及随机附件等部件组成。

2、堰门的性能 堰门满足0~500mm的高度调节范围?以控制液位高度。 堰门应具有良好的密封性能?泄漏量不大于1.25l/min·m(密封长度)。

3、螺杆 螺杆设计满足堰门回转的需要?必须具备足够的强度和稳定性?无弯曲和变形。

4、堰板、门框 堰板具有足够的强度以承受水压力?门板升降灵活。堰板、门框及紧固体均为不锈钢。

5、主要材质 堰板、门框、螺杆?不锈钢 密封板及紧固件?不锈钢 回转密封件?丁睛橡胶

6、控制系统电控要求

a.控制箱防护等级IP55?户外型?用于设备的配电和运行控制。

b.控制箱设有短路、过电流、欠电压、过载保护装置。

c.控制箱带远程控制PLC接口。

调节堰门防腐 碳钢喷砂防腐。非金属、有色金属不涂防腐涂料。其余部件在涂漆前先清除毛刺、氧化皮、锈斑、粘砂、结疤和油污等脏物将浇口、冒口多肉和锐边等铲平并进行喷砂处理?表面处理的级别Sa21/2 级。

七、调节堰门测试

1.所有堰门及电动启闭机在制造与装配后,以及在制造厂发运前均经过检查及整机试验。其中包括材料的检查与试验、制造时的部件与工艺检查?制造后性能测试及油漆工作的检查与测试。

2. 校核启闭机的所有功能,并进行常规试验。

3.堰门检验后将门板与门框组成整体后包装及运输.
