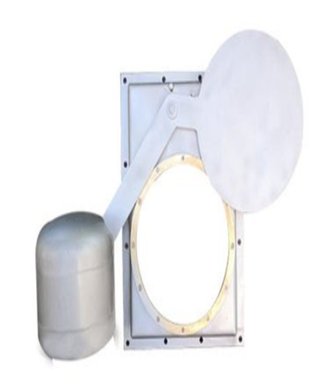

浮筒阀

产品说明

　　一、浮筒阀材料清单：

　　序号名称材质数量

　　1主体框架304不锈钢1

　　2内置扇形板304不锈钢1

　　3接口法兰304不锈钢1

　　4浮筒304不锈钢1

　　5传动机构304不锈钢1

　　主体框架：含基底板和密封板

　　





　　二、浮筒阀适用工况环境：

　　1) 合流管截污、初期雨水截污

　　2) 小区排水管与道路市政管道衔接处

　　3) 道路交口管道衔接处

　　4) 河道排放口

　　三、浮筒阀功能：

　　晴天状态

　　晴天时，进水口内全部为污水，水量较小，井体内的水位低，浮筒在重力作用下使得浮筒阀闸板处于开启状态，此时污水全部经由装置开口流向污水管网;

　　降雨初期

　　降雨初期，进水口的流量逐渐增加，井体内的水位也随之逐步上升，此时浮筒在浮力的作用下带动浮筒阀闸板逐步关闭截污管口，此时初期雨水也经由装置开口流向污水管网;

　　降雨中后期

　　随着降雨的继续，井体内的水位进一步上升，此时浮筒带动浮筒阀闸板完全关闭，从而避免了大量雨水进入到污水管网，稀释的水从井体内排水口排出;

　　降雨结束

　　随着现状合流管内水位下降，浮筒带动浮筒阀闸板逐步开启，并恢复到初始状态。

　　四、浮筒阀技术说明：

　　1.浮筒阀适用工况

　　1) 小区、道路、河道排放口等现状合流管截污

　　2) 合流及分流状态下初期雨水截流

　　3) 污水水位过高时，防止污水倒灌至雨水系统

　　4) 污水管负荷较大情况下限流，避免大量雨水冲击污水系统

　　2.浮筒阀功能

　　1) 当雨水井内水位上升，浮筒阀内置闸板在浮筒的带动下关闭截污管口，防止大量雨水进入污水管

　　2) 内置防倒灌机构为单向止回，当污水井内水位上升，防倒灌机构将自行关闭截污管口，防止污水进入雨水管

　　3) 正常情况下，浮筒阀内置闸板开启，合流管内污水通过装置进入污水管

　　3.浮筒阀尺寸图表(特殊尺寸可定制)：

　　截污口DN150 通径 DN150 尺寸 600*400*550

　　截污口DN200 通径 DN200 尺寸 600*400*600

　　截污口DN300 通径 DN300 尺寸 700*400*800

　　截污口DN400 通径 DN400 尺寸 900*400*1000

　　截污口DN500 通径 DN500 尺寸 1050*400*1200

　　截污口DN600 通径 DN600 尺寸 1200*400*1300

　　截污口DN700 通径 DN700 尺寸 1400*500*1600

　　截污口DN800 通径 DN800 尺寸 1500*500*1700
