铸铁镶铜闸门的作用、组成和分类
铸铁镶铜闸门的作用、组成和分类
一、铸铁镶铜闸门的作用
铸铁镶铜闸门是水工建筑物的重要组成部分之一,它可以根据需要封闭建筑物的孔口,也可全部或局部开启孔口,用于调节上下游水位和流量,从而获得防洪、灌溉、供水、发电、通航、过木过筏等效益, 还可用于排除漂浮物、泥沙、冰块等,或者为相关建筑物和设备的检修提供必要条件。闸门通常设置在取水输水建筑物的进、出水口等咽喉要道,通过闸门灵活可靠地启闭来发挥它们的功能与效益及维护建筑物的安全。
例如,在一些取水供水工程的输水管道上一般设置节制闸门, 用于根据需要调节控制流量;在泵站进水口和一些隧洞、涵管、倒虹管等的进、出水口一般设置有检修闸门,为检修水工建筑物和泵组设备提供条件;在水库溢流坝或溢洪道上一般设置有泄洪工作闸门,用于控制水库的水位和泄往下游的洪水流量,最大限度地发挥水库的功能效益。
二、铸铁镶铜闸门的组成

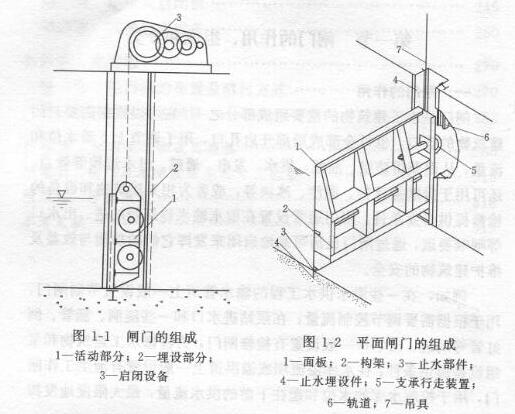

从广义上讲,铸铁镶铜闸门包括闸门与阀门。闸门一般主要由活动部分、埋设部分、启闭设备三大部分组成。图1-1是以平面闸门为例的三大部分的示意图。
活动部分:是封闭孔口而又能根据需要开启孔口的闸门主体, 一般称为门叶。
埋设部分:埋设在土建结构中的构件,主要是孔口的门楣、底槛和支承轨道等,通过这些构件将门叶承受的荷载(包括自重等)传递给土建结构,并与门叶一起形成闸门的止水结构及为门叶的活动。提供导向和限位.这郎分一般称为门槽埋件,
启闭设备:是控制门叶开启、关闭的操作机搣, 用门的门叶一敏由面板、构架、支承行走部件、吊具、止水部件等组成。图1-2是以滚轮式平面闸门为例的示意图。
面板:封闭孔口的挡水部件,直接承受水压力,然后传给构架。
构架:山梁系织成的框架,有足够的强度和刚度.支撑面板,把面板传来的水压力传递到支承部件上。
支承行走部件:把构架传来的力传给土建基础,并把闸门移动时灵活可靠。
吊具:与启闭设备相连接的部件。
止水部件:用于封闭剛门与埋设部分问隙的部件.使闸门封闭孔口时减少漏水或不漏水。
门槽埋件一般包括支承行走埋设件,止水埋设件,衬砌埋设件。
启闭设备的形式多种多样.在水利工程中常用的有卷扬式、液压式和螺杆式启闭机等.启闭设备一般包括动力装置、传动装置、制动装置、连接装置、支承行走装置。
