平面闸门的介绍和参数

平面闸门

平面闸门是水工建筑物最常用的闸门，它的结构较为简单，操作运行方便可靠，对建筑物的布置也较易配合。简单的平面闸门只是―块平面的整板。比较复杂的则是梁格式的平面闸门，而其面板又可做成平面或曲面的形式。

平面闸门根据其移动方式不同，有直升式、横拉式、转动式、浮箱式等几种。

直升式平面闸门是使用最为广泛的门型，它是一块平板式门叶卡在门槽内而封闭孔口的。一般可按支撑行走部分的构造形式，分为滑动式、滚轮式、链轮式。门叶的结构形式也很多，如板梁形、拱形、壳形等。门叶的块数一般是一块，也有分成两块或多块的。还有一种闸门，升起后平卧在排架上，称为升卧式平面闸门，这类闸门适合用在地震烈度较大、启闭排架不宜太高的地区。

横拉式平面闸门是在平面闸门门叶的底部或顶部安设行走滚轮，可沿轨道横向移动，因它只能在静水条件下操作，故多用于船闸闸首工作门。

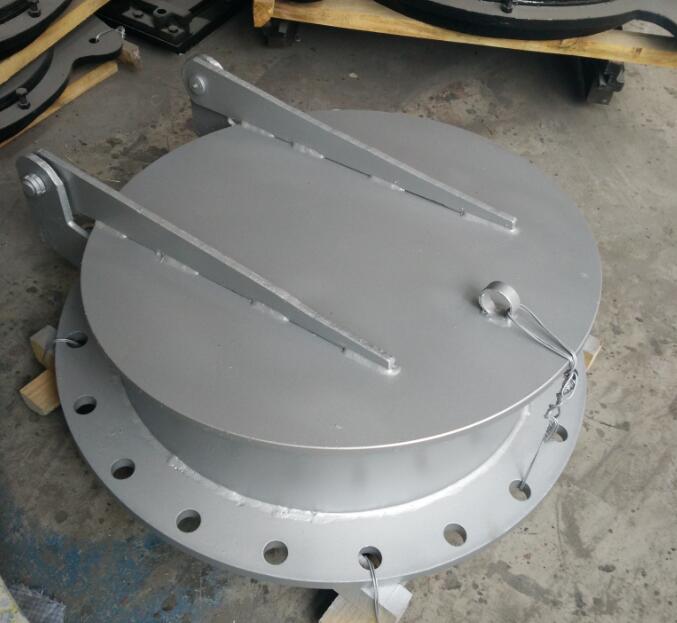

转动式平面闸门的形式比较多。横轴转动平面闸门按轴安设在底部、中部或顶部而分为舌瓣门、翻板门和拍门。竖轴转动的平面闸门有一字门和人字门。一字闸门是指绕端部竖轴转动的平面闸门，也称掩门。人字门是由左右两扇绕竖轴转动的闸门组成，在关闭位置时两扇闸门形成三铰拱形式，成"人"字形，故得名。一字门和人字门只能在静水条件下操作，一般用于船闸闸首工作门。

浮箱式平面闸门的门叶形如空箱，在水中可以浮动，而当在箱内充水时又能沉没在水中。它的用法是将空门拖运到门槽位置后， 充水使门叶下沉就位。浮箱式平面闸门只能在静水条件下操作，一般用作检修闸门。
