固定卷扬式启闭机

启闭机的类型

启闭机的类型也是多种多样的，不同类型启闭机多数用它的机构特征来命名，如固定卷扬式启闭机、液压式启闭机等。启闭机按传动形式分为机械传动的和液压传动的。机械传动的启闭机按布置形式分为固定式和移动式两大类。液压传动的启闭机一般只有固定式。

通常一台固定式启闭机只用于操作一扇闸门，启闭机只设置一个起升机构，不必配置水平运动机构。固定式启闭机根据机械传动类型的不同，有卷扬式、螺杆式、链式、连杆式等。今天中特小编我特意为大家讲解一下固定卷扬式启闭机，其他启闭机我们明天再讲。

固定卷扬式启闭机

固定卷扬式启闭机最为常见，广泛用于平面闸门和弧形闸门上。国内已有QP、QPK、QPG等系列化产品。一般在400KN以下的固定卷扬式启闭机，可设手摇机构。

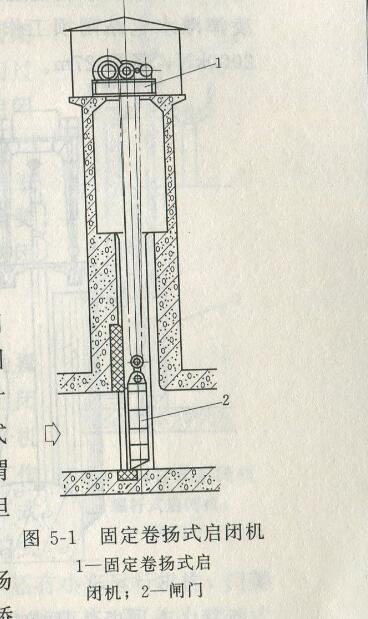

固定卷扬式启闭机，如图5-1所示，由于在启闭力和扬程方面： 有宽广的适应范围，因此使用极其广泛，主要用于靠自重、水柱或其他加重方式关闭孔口的闸门和要求在短时间内全部开启的闸门。另外，固定卷扬式启闭机可增设飞摆调速器装置，闭门速度较快，用于启闭快速事故闸门。

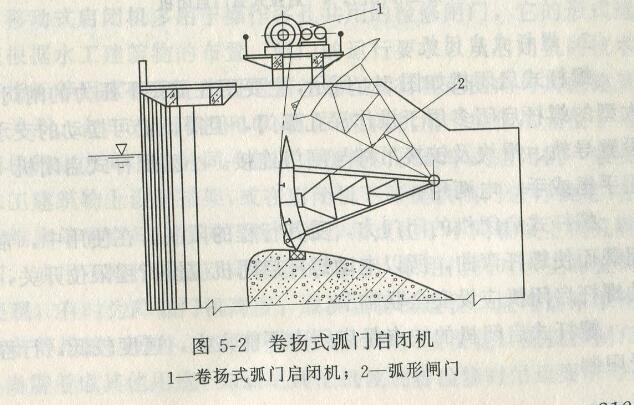

卷扬式弧门启闭机主要用于操作露顶式弧形闸门，有两种形式。图5-2所示是吊点设置在面板前面的弧门启闭机的布置，为了适应弧门转动的需要，启闭机上一般不能采用滑轮装置，只能用单根或多根钢绳自卷筒引出并直接连到闸门吊耳轴上的方式。这一做法使该类弧门启闭机的起重容量受到较大的限制。图5-3所示为另一种布置，吊点设置在门叶顶部或面板后面，采用平面闸门卷扬式启闭机替代或改装。另外出现一种所谓"盘香式启闭机"，用于启闭大型弧门，但其自重较大。

国内目前在工程实践中，固定卷扬式启闭机容量及扬程较大的有：天生桥一级水电站放空洞事故闸门启闭机，容量达2X 4000KN，扬程

125m;小浪底水利枢纽工程中的1X5000KN启闭机，扬程90M凌津滩水电站闸坝工作闸门启闭机采用盘香式，启门力达2X2000KN，扬程27米。
