方风门

产品说明

一、概述

矩形风门又称为方风门，引入CE技能制造。首要用于火力发电厂烟风道，作截流截止介质用。最高工作温度：小于或等于650摄氏度，最大工作压力：2000mmH2O,漏风率：小于或等于2% 。

产品根据水电部《74烟风煤粉管道典型设计》的标准图纸生产。

方风门应用于25MW-1000MW机组中空预器出口烟道与电除尘之间，便于在机组运行过程中进行隔离检修。

方风门是风门中的一种，方风门用于对某一管路介质全部流通或截断或介质流量的控制。它有单轴、双轴、三轴、四轴和五轴等五种形式，规格有300×400～2400～2000等66种，风门的位置允许水平布置或垂直布置。方风门有如下的一些技术参数：

1、方风门的公称压力：0.1MPa;

2、适用温度≤650°C;

3、泄 漏 率≤3%;

4、方风门的适用介质：空气、 烟气、含粉尘气体等。

二、结构特点

1 机翼型挡板?采用16Mn钢板压制?减少阻力?提高耐磨性能。

2 采用外臵式轴承?结构紧凑、转动灵活、消除挡板卡涩现象。

3 挡板最大转圈为0.25圈?工作可靠、到位准确。

4 加装电动装臵可实现远方控制与就地操作?並亦可切换为手动操作。

5 密封部位采用了特殊结构?有良好的密封性能。

三、产品种数和技术参数

该系列产品按控制方式分为电动风门和手动风门?按风门轴数分为单轴、双轴、三轴、四轴和五轴五种?按公称通径分有66个规格供客户选用?各种类型的方风门主要技术参数如下?：

单轴方风门(DD4201~DD4212)

双轴方风门(DD4213~DD4228)

三轴方风门(DD4229~DD4242)

四轴方风门(DD42243~DD4256)

五轴方风门(DD4257~DD4266)

方风门以下几种系类

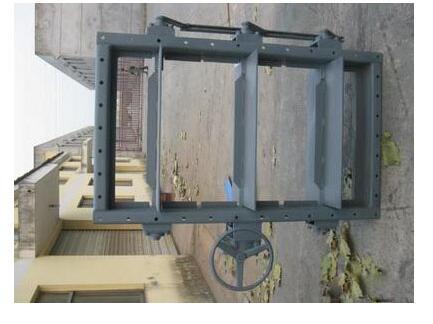

①手动方风门

手动方风门设备用途：方风门主要用于锅炉热风道调节。方风门在全闭状态下的泄漏率≤3%;最高工作压力≤50kpa;最高工作温度≤650℃。

手动方风门适用介质：空气、 烟气、含粉尘气体、可燃性气体等.

手动方风门产品用途：风门主要应用于发电厂风道、烟道中做截流或调节介质流量用，也可用于其它行业中的风道、烟道。圆风门可使系统某一管路介质全部流通/截断或介质流量随控制而变化。

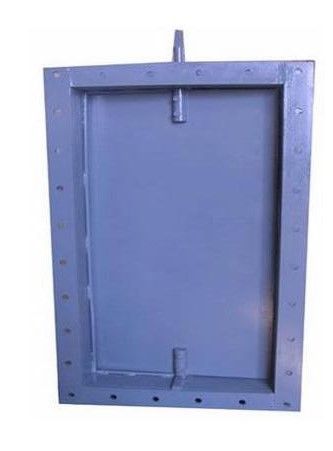

②单轴方风门

单轴方风门主风门的关闭在外壳上配有板条以限位，在全开时则利用前、后轴承的螺栓作限位。方风门有单轴、双轴、三轴、四轴和五轴五种形式，共编制300×400-2400×2000手、电动各66种规格。







③双轴方风门

标号：DD4213~DD4228 、通径：600*700~1000*1000、







④三轴方风门

设备用途：方风门主要用于锅炉热风道调节。方风门在全闭状态下的泄漏率≤3%;最高工作压力≤50kpa;最高工作温度≤650℃。

适用介质：空气、 烟气、含粉尘气体、可燃性气体等

产品用途：风门主要应用于发电厂风道、烟道中做截流或调节介质流量用，也可用于其它行业中的风道、烟道。圆风门可使系统某一管路介质全部流通/截断或介质流量随控制而变化。

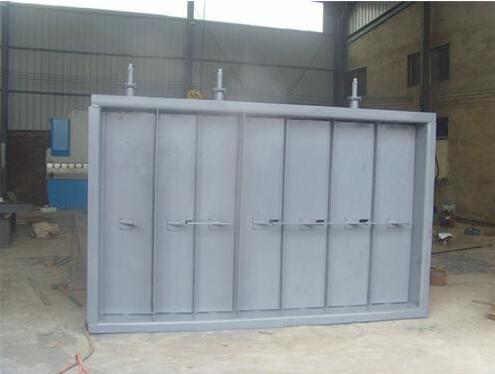

⑤多轴方风门

又称为方风门， 有单轴、双轴、三轴、四轴、和五轴等五种型式，产品规格有300*400-2400*2000等66种。按4DD图纸标号DD4201-DD4266。产品根据水电部《74烟风煤粉管道典型设计》的标准图纸生产。

方风门除了用于电厂锅炉烟风道系统中调节工质流量或直接截断介质流动，在系统中可起到调节及隔断双重作用。还用于火力发电厂烟风道，作截流截止介质用。最高工作温度：≤650℃，最大工作压力：2000mmH2O,漏风率：小于或等于2%。
