对夹软密封蝶阀

产品说明

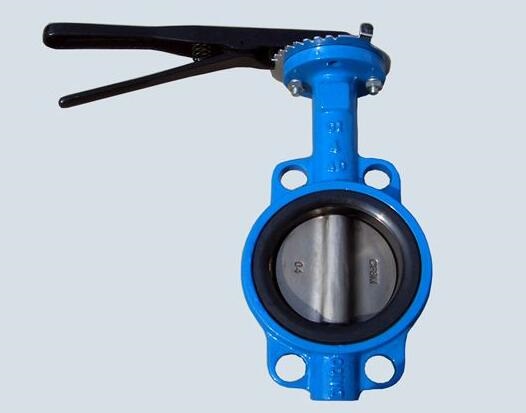

D71X/J手动对夹软密封蝶阀

1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。

2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。

3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。

4、蝶板采用框架结构，强度高，过流面积大，流阻小。

5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。

6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。

7、本阀结构独特，操作灵活，省力，方便。



软密封蝶阀型号：D71X软密封蝶阀公称通径：50MM-250MM软密封蝶阀使用压力：1.0MPA -1.6MPA

软密封蝶阀连接方式：对夹式软密封蝶阀形式： 手动软密封蝶阀主要功能：起开关作用

软密封蝶阀使用介质：水工业管道软密封蝶阀材质：铸铁 铸钢软密封蝶阀标准：机械部标准或定做非标


公称通径	L	D	D1	Z-d	H	H0	A	B	D0
50	43	165	125	4-18	63	306	193	125	150
65	46	185	145	4-18	70	321	193	125	150
80	46	200	160	8-18	83	346	193	125	150
100	52	220	180	8-18	105	387	193	125	150
125	56	250	210	8-18	115	411	193	125	150
150	56	285	240	8-22	137	447	193	125	150
200	60	340	295	8-22	164	572	283	165	220
250	68	395	350	12-22	206	646	283	165	220
300	78	445	440	12-22	230	738	334	175	280
350	78	505	460	16-22	248	761	334	175	280
400	102	565	515	16-26	289	877	425	210	320
450	114	615	565	20-26	320	938	425	210	320
500	127	670	620	20-26	343	993	425	210	320
600	154	780	725	20-30	413	1131	425	210	320
700	165	895	840	24-30	478	1476	620	320	400
800	190	1015	950	34-33	525	1533	620	320	400
900	203	1115	1050	28-33	585	1655	620	320	400
1000	216	1230	1160	28-36	640	1765	620	400	400
1200	254	1455	1380	32-39	755	1995	620	400	400

对夹式软密封蝶阀主要零部件材料

零件名称材料

阀体 WCB、QT450-10、HT200、HT250

蝶板 WCB、QT450-10、HT200、HT250

阀轴 2Cr13

密封圈丁腈耐油橡胶

填料柔性石墨

对夹式软密封蝶阀执行标准

制造标准 GB/T 122387-89

法兰标准 GB9113-2000、GB17241.6-1998

结构长度标准 GB12221-89

检验标准 GB/T 13927-92
