反折流T型过滤器

来源:中特阀门 发布时间:2019-04-14 11:15 浏览
  • 型号:ST24
  • 连接形式:法兰
  • 主体材料:铸钢、不锈钢
  • 公称通径:40-600
  • 适用介质:水、石油
  • 密封形式:硬密封
  • 外形:中型
  • 流动方向:单向
  • 驱动方式:手动

产品说明

    一、反折流T型过滤器产品概述:

    反折流式T型过滤器与正折流式T型过滤器在外形、结构、尺寸上基本相同,最大区别在于滤筒的丝网安装有别,正折流式丝网安装在滤筒内,反折流式丝网则安装在滤筒外,正折流式过滤的时候一般是从里向外,反折流式过滤的时候一般是从外向里。

    怎么区分正折流和反折流过滤器:我们把T型过滤器比作一个三通,正折流式就是介质由三通的主管流向支管,反折流就是由三通的支管流向主管(所以可以根据过滤器上标的流向来区分是正折流还是反折流)。

    本产品的过滤网材质均是不锈钢,耐腐蚀性强,因此,是石油、化工、制药、食品等领域的必备过滤设备。

    二、反折流T型过滤器主要零部件材料:

    序号零件名称材料名称

    1法兰WCB304304L316316L

    2阀体WCB304304L316316L

    3滤网304、304L、316、316L

    4紧固件WCB/35#304304L316316L

    5密封件耐油石棉橡胶、丁腈橡胶、聚四氟乙烯

    6排放口WCB304304L316316L

    7阀 盖WCB304304L316316L

    三、反折流T型过滤器主要执行标准:

    设计标准HG/T 21627-91、GB/T 14382-93、SH/T 3411-99

    法兰标准GB/T 9112-2000、HG 20592-2009、HG 20592-97、HG 20615-97

    结构长度标准GB/T 12221或按客户要求

    试验与检验标准JB/T 9092或客户指定标准

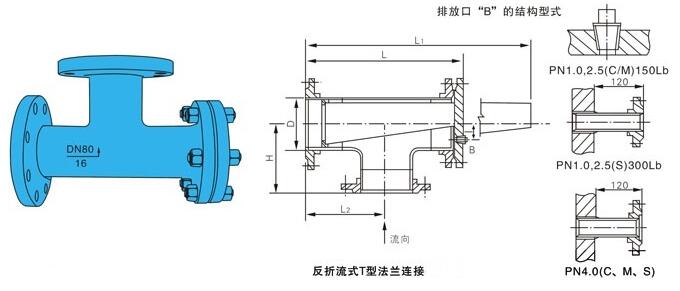

    四、反折流T型过滤器主要结构图:

    反折流T型过滤器

    亲爱的客户:

    首先感谢您访问我们的中特官网www.zhongtefamen.com,希望我们的网站能给您提供所需要的阀门信息,如果您对我们的产品还有其他的疑问,建议或者服务,欢迎您随时拨打我们的热线电话13868647363与我们取得联系。我们一定会尽最大的努力给您提供完善优质的服务。最后中特人祝福您,您的满意就是我们最大的荣幸!

    产品关键词:过滤器,Y型过滤器,T型过滤器,反折流T型过滤器,不锈钢过滤器,不锈钢直通蓝式过滤器
