SRY焊接Y型过滤器
来源:过滤器 发布时间:2019-04-14 10:54 浏览次- 型号：SRY
- 连接形式：法兰
- 主体材料：铸钢、不锈钢
- 公称通径：50-600
- 适用介质：水、油
- 密封形式：硬密封
- 外形：中型
- 流动方向：单向
- 驱动方式：手动
产品说明
一、SRY焊接Y型过滤器概述:
浙江中特阀门生产的SRY焊接Y型过滤器主要由主管,支管,滤筒,法兰,法兰盖及紧固件等组成,当流体通过主管进入滤筒后,固体杂质颗粒被阻挡在滤筒内,而洁净的流体通过滤筒由过滤器出口排出。当需要清洗时,旋开支管底部螺塞,排净流体,拆卸法兰盖,取出滤筒,清洗后重新装入即可,因而广泛应用于石油,化工,污水等方面的过滤。
SRY法兰连接焊接制Y型过滤器最主要的特点是阀体由钢管焊制而成,能够承受高压。
焊接Y型过滤器是输送介质的管道系统不可缺少的一种过滤装置;通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来清除介质中的颗粒杂质，以保护阀门及设备的正常使用。
适用于水蒸汽、油品等介质，使用温度一般在0～300℃。(注:具体使用温度以过滤器设计温度为准)
二、SRY焊接Y型过滤器主要技术参数表：
|
序号 |
零件名称 |
材料名称 |
|
1 |
阀体 |
碳钢,不锈钢或按客户要求 |
|
2 |
滤芯网 |
不锈钢丝网 |
|
3 |
滤网精度 |
按客户要求 |
|
4 |
法兰标准 |
HG5010-58 |
|
5 |
公称压力 |
按客户要求 |

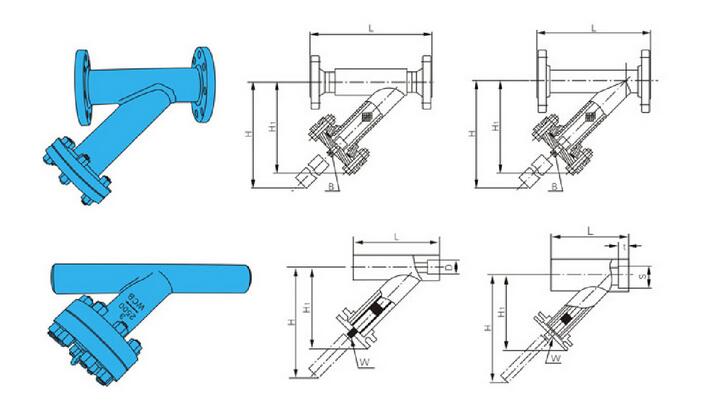

三、SRY焊接Y型过滤器主要外型尺寸表：
|
型号 |
公称通径 |
L |
H |
H1 |
B |
重量(Kg) |
|
SRY-III |
DN15 |
260 |
280 |
181 |
R3/8” |
6.5/7.6 |
|
DN20 |
280 |
308 |
205 |
R3/8” |
7.5/9.9 |
|
|
DN25 |
290 |
322 |
215 |
R3/8” |
8.8/11.3 |
|
|
DN40 |
300 |
354 |
246 |
R3/8” |
13.7/17.5 |
|
|
DN50 |
320 |
367 |
250 |
R1/2” |
17.8/24.8 |
|
|
DN65 |
340 |
382 |
273 |
R1/2” |
21.4/27.1 |
|
|
DN80 |
380 |
438 |
305 |
R1/2” |
27.2/38.6 |
|
|
DN100 |
450 |
532 |
362 |
R3/4” |
42.6/63.2 |
|
|
DN150 |
580 |
636 |
437 |
R3/4” |
73.1/111.5 |
|
|
DN200 |
700 |
750 |
519 |
R3/4” |
125.4/185.1 |
|
|
DN250 |
800 |
877 |
605 |
R3/4” |
202.7/289 |
|
|
DN300 |
950 |
1061 |
727 |
R1” |
305.7/429 |
|
|
DN350 |
1050 |
1250 |
820 |
R1” |
|
|
|
DN400 |
1250 |
1482 |
900 |
R1” |
|
