QB2X双口排气阀

产品说明

一、双口排气阀概述：

双口排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。

二、双口排气阀作用原理：

当需要排出管道内的气体时，应逆时针方向旋转阀杆，使其阀杆连同阀门上升，使管道内的空气在水压强作用下进入体腔内，并从排气嘴排出，随之管道内的水充满体腔内，使浮球在水的浮力作用下，向上移动将排气嘴堵塞，达到自行密封，管道在正常行中，水中的空气在压强的作用下，不断排入排气阀的体腔上部，迫使浮球下降，离开原来密封位置，这时空气又从排气嘴排出，随之，浮球又恢复到原来位置自密封，因此，排气阀在正常工作中阀门始终是开着的，浮球不断重复上述动作，空气不断排出，当需要检修或

三、双口排气阀用途及主要性能规范：

双口排气阀适用于温度不超过100℃的水、热水管道上使管道内的空气全部排出。

1、注：DN>350mm管路请选单口排气阀(QB1-10)。

2、安装双口排气阀，底下一定要安装一只保护阀门、球阀(Q41F-16)，以免检验停水。

3、如需方求方本排气阀法兰大小尺寸如变动，请在合同上注明法兰连接尺寸。

4、双口排气阀适用水、热水、最高温度100℃的管道上，使管道内的气体全部排出。

四、QB2X双口排气阀性能特点：

1、能够排除管道中的气体，减少阻力，节约能源。

2、当管道负压时本产品能自动吸入空气防止管道破裂。

3、浮球为不锈钢、使用寿命长，安全可靠。双口排气阀用途:

清扫体腔时，因将阀门关闭。双口排气阀，顺时针旋转阀杆时为关闭。

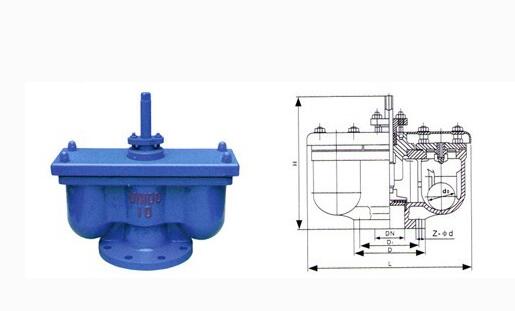

五、QB2X双口排气阀主要外形及链接尺寸：





公称通径 DN(mm)	D	D1	D2	L	H	Z- Φ d
50	160	125	100	325	325	4-14
80	195	160	135	350	325	4-14
100	215	180	155	385	360	4-18
125	245	210	185	480	475	8-18
150	280	240	210	480	475	8-18
200	335	295	265	620	580	8-23
