您当前位置: > 产品中心 > 排气阀 >
[field:title/]

P41X、P42X快速排(吸)气阀

来源:铸铁镶铜圆闸门 发布时间:2019-04-13 22:49 浏览
  • 型号:P41X、P42X
  • 连接形式:丝扣、法兰
  • 主体材料:铸钢、不锈钢
  • 公称通径:10-300
  • 适用介质:水、气体
  • 密封形式:软密封
  • 外形:中型
  • 流动方向:单向
  • 驱动方式:手动、气动、电动

产品说明

    一、快速吸气阀,快速排气阀主要用途

    快速吸排气阀适用于工业介质为水的管路上,作为快速排除管道内气体的设备,以提高输送水设备的效率和保护管道不致变形破裂,是管道的必备之设备。快速吸排气阀为圆桶状式阀体,共内部主要有不锈钢浮球及塞头。 快速吸排气阀装设于泵埔出口处或送配水管线中,用以大量排除管道中的集结之空气,以增进水管及抽水机使用效率,且与管内一旦出现负压时,此阀能迅速吸入空气,以保管线因负压所产生损坏。

    二、P41X、P42X快速吸气阀,快速排气阀作用原理:

    管道在运转时,浮球停在球碗底部,进行大量排气,当管内空气排完,水冲进阀内,经过球碗然后反应浮球,使浮球浮动关闭,管道在正常运转时,如有少量气体会集中到阀内到相当程度,阀内水位下降,浮球随之下降,气体从小孔排出。如水泵停止,随时会产生负压力,浮球随时下降,进行大量吸气确保管路安全。

    三、快速吸气阀,快速排气阀主要特点:

    1、能够排除管道中的气体,减少阻力节约能源。

    2、当管道负压时,本产品能快速自动吸入空气防止管道破裂。

    3、排气能力是普通双孔排气阀多倍。

    4、浮球托架为不锈钢,使用寿命长,安全可靠。

    四、快速吸气阀,快速排气阀主要技术参数:

    1.介质:清水

    2.温度:常温

    3.阀体:灰铸铁HT200

    4.浮球与塞头:不锈钢

    5.密封材料:丁晴橡胶

    6.阀体试验打压:1.5mpa

    7.浮球、密封试验打压:0.05-1.1MPA不漏水

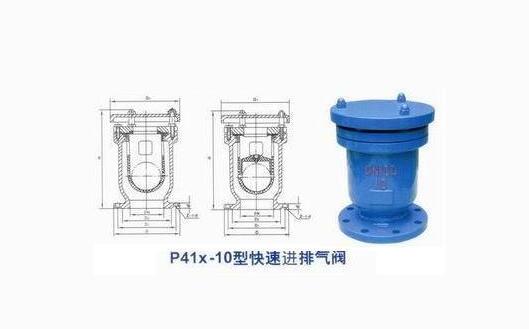

    五、快速吸排气阀结构图和主要外形尺寸:

    快速排(吸)气阀

    公称通径
    (mm)
    尺寸(mm)
    H
    D
    D0
    D1
    D1
    Z-фd
    50
    270
    160
    200
    125
    125
    4-14
    65
    270
    180
    200
    145
    145
    4-18
    80
    330
    195
    230
    160
    160
    4-18
    100
    350
    215
    250
    180
    180
    8-18
    150
    450
    280
    300
    240
    240
    8-23
    200
    470
    335
    330
    295
    295
    8-23
