J644X气动角式排泥阀
来源:铸铁镶铜圆闸门 发布时间:2019-04-13 22:42 浏览次- 型号：J644X
- 连接形式：法兰
- 主体材料：铸铁、铸钢、不锈钢
- 公称通径：40-600
- 适用介质：水、泥
- 密封形式：软密封
- 外形：中型
- 流动方向：单向
- 驱动方式：气动
产品说明
一、J644X气动角式快开排泥阀用途：

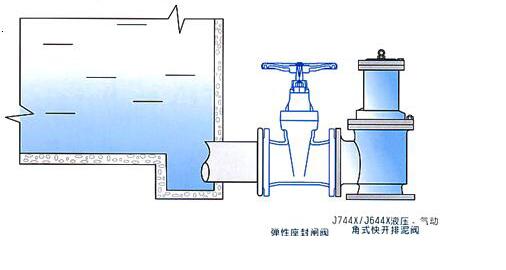

安装在各类沉淀池的底部壁外，用以排除池底的泥沙及污物。
二、J644X气动角式快开排泥阀工作原理及性能：
本产品由液压缸和角式截止阀组合而成，液压缸内动力带或阀瓣升降，使阀体通道开或闭，以达到流体通断。
液压缸的活塞密封件为L型皮碗，其密封性能好，经久耐用。阀瓣与阀座为软密封，密列性能好，无泄露。采用电动二位四通换向阀或手动二位四通换向阀集中控制，操作方便。
三、J644X气动角式快开排泥阀主要技术参数：
1、公称压力：1.0MPa
2、液压缸工作介质：清水、气
3、液压缸工作压力：O.15-1.0MPa
4、介质温度：O-80℃
四、J644X气动角式快开排泥阀主要外型和尺寸(法兰连接尺寸GB4216—84标准)：
|
公称通径DN
(mm) |
尺 寸(mm)
|
接管螺纹G
|
阀杆材料
|
||
|
H
|
L1
|
L2
|
|||
|
80
|
480
|
135
|
125
|
1/2″
|
不锈钢
|
|
100
|
500
|
145
|
125
|
1/2″
|
不锈钢
|
|
150
|
620
|
175
|
145
|
1/2″
|
不锈钢
|
|
200
|
735
|
225
|
185
|
1/2″
|
不锈钢
|
|
250
|
805
|
260
|
205
|
1/2″
|
不锈钢
|
|
300
|
940
|
280
|
245
|
3/4″
|
不锈钢
|
|
350
|
1100
|
305
|
270
|
3/4″
|
不锈钢
|
|
400
|
1200
|
340
|
310
|
1″
|
不锈钢
|
