陶瓷刀型闸阀PZ73TC

来源:陶瓷阀 发布时间:2019-04-14 11:32 浏览
  • 型号:PZ73TC
  • 连接形式:法兰
  • 主体材料:铸钢、不锈钢
  • 公称通径:50-800
  • 适用介质:水渣、水浆、耐磨粉尘
  • 密封形式:硬密封
  • 外形:中型
  • 流动方向:单向
  • 驱动方式:手动

产品说明

    一、PZ73TC陶瓷刀型闸阀简介:

    陶瓷刀型闸阀,也叫陶瓷刀形闸阀、陶瓷刀闸阀。它的启闭件是闸板,闸板的运动方向与流体方向相垂直,靠可以切割纤维材料的刀刃形闸板来切断介质。陶瓷刀闸阀阀体实际上不存在腔室,闸板在侧面导向槽内升降,并由底部的凸耳紧压在阀座上,如需达到较高的介质密封性时,可选用O形密封阀座实现双向密封。

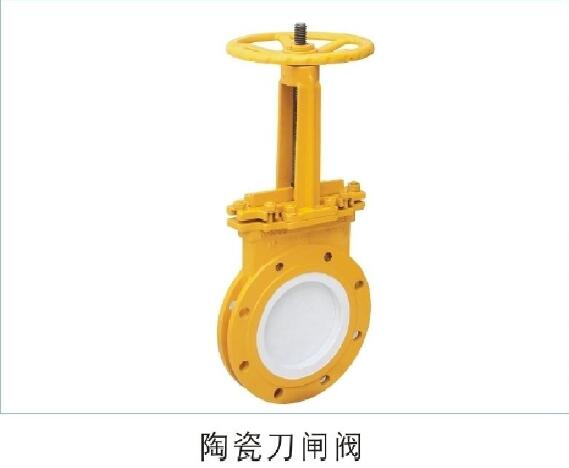

    二、PZ73TC陶瓷刀型闸阀图片:
    陶瓷刀型闸阀

    三、PZ73TC陶瓷刀型闸阀性能特点:

    选用增韧工程陶瓷材料,更耐磨!工程陶瓷刀闸阀阀门密封部件和易损过流部件采用增韧型工程陶瓷材料制作;能承受高速流体中颗粒介质的磨损、冲蚀,阀门使用寿命长;性价比较普通阀门提高10倍。应用国家保护唇专利技术,防损坏!阀座采用保护唇技术:阀座陶瓷密封环内径处具有保护唇(专利)结构,可有效防止阀门在即将关闭时硬物从内径处剪裂陶瓷密封环。特殊结构设计,具备双重使用功能!专门针对固液两相流工况介质管道设计的,设计有以抗节流冲刷为目的的结构形式,以满足该类介质管道的关断或关断+节流的双重使用功能。阀门轻便、便于安装、适应性强!采用超短结构长度,节省材料,减轻管路系统整体重量;占用有效空间小,能有效支持管道的强度,减少管道振动,适合在不同排布管道上任意角度安装。驱动方式多样化,方便快捷!陶瓷刀闸阀具备电动、手动、电液动、手液动多种驱动方式,对于电动、电液动驱动阀门可以有效实现远程控制及开度指示,阀门若节流或调节使用开度远程调整误差可控制在1.0mm之内,运行时自锁性能良好。

    四、PZ73TC陶瓷刀型闸阀应用领域:

    1.采矿、钢铁工业——用于煤炭、滤渣浆等;

    2.净化装置——用于废水、泥浆、污物及带有悬浮物的澄清水;

    3.造纸工业——用于任何浓度纸浆、料水混合物;

    4、电站除灰——用于灰渣浆液。

    五、PZ73TC陶瓷刀型闸阀主要部件材料和应用规范:

    主要部件材质

    阀体 WCB 阀杆 2Cr13

    阀板 耐磨合金或304密封件四氟或柔性石墨

    阀座耐磨陶瓷支架 WCB

    ◆主要零部件材料:

    序号 名称 材料 序号 名称 材料

    1 阀体 WCB 9 阀杆 2Cr13

    2 阀座 工程陶瓷 10 支架 WCB

    3 阀板 304+工程陶瓷 11 阀杆螺母 T

    4 填料 PTFE 12 轴承

    5 双头螺柱 35 13 手轮 HT200

    6 垫圈 10 14 轴承压盖 35

    7 螺母 25 15 手轮锁紧螺母 Q235

    8 填料压盖 WCB

    ◆应用规范

    设计与制造 JB/T8691

    链接端尺寸 结构长度 GB/T15188.2

    法兰尺寸 JB/T79.2

    检验与试验 JB/T8691

    材料 碳钢 GB/T12229

    不锈钢 GB/T122230

    标志 GB/T12220

    供货 GB/T12252

    亲爱的来访客户:

    首先感谢您访问我们的中特官网www.zhongtefamen.com,希望我们的网站能给您提供所需要的阀门信息,如果您对我们的产品还有其他的疑问,建议或者服务,欢迎您随时拨打我们的热线电话13868647363与我们取得联系。我们一定会尽最大的努力给您提供完善优质的服务。最后中特人祝福您,您的满意就是我们最大的荣幸!

    产品相关关键字: 陶瓷刀闸阀 陶瓷刀型闸阀 手动陶瓷刀闸阀 电动陶瓷刀闸阀
