拦污栅的布置形式

拦污栅的布置形式，应根据河流中污物的性质、数量以及对清污的要求等来确定，在污物较少的地区，可设置一道拦污栅，在污物较多的地区，宜考虑排污设施，并宜考虑设两道拦污栅或采用连通式布置，此外尚应设置有效的清污及卸污设施。

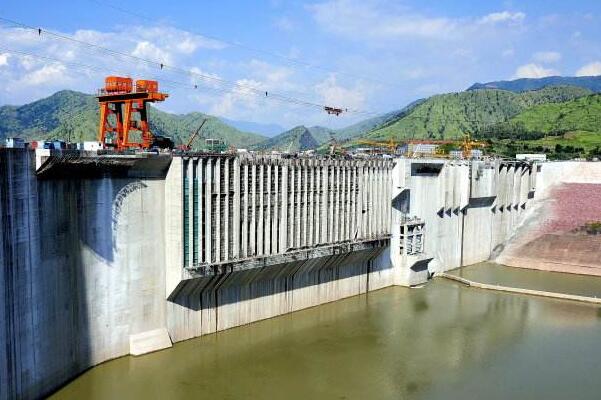

拦污栅在平面上的布置形状有直线、折线、曲线、多边形布置等形式(图6-1)。当污物不多而进水口过流面积足够大时，一般采用直线布置;当污物较多，进水口为了获得较大的过水面积和降低过栅流速，可采用折线、曲线布置;当进水口为伸人水库中的塔式结构时，拦污栅则沿塔身周围布置，在平面上呈多边形。

拦污栅在立面上有垂直置放和倾斜置放。垂直置放可以缩短进水口建筑物的长度，减少建筑物的投资，平面上采用折线、曲线、多边形布置的一般采用垂直置放;对于位于深水之下的进水口，其拦污栅受冰冻和污物堵塞的机会相对较少，一般不要求机械清污，其拦污栅一般垂直置放。高度不是太大的进水口的拦污栅，可采用倾斜置放，拦污栅与水平面的夹角一般可采用0=70。〜80。左右，拦污栅倾斜置放较垂直置放扩大了栅面，因而降低了流速，减少了水头损失，并可提高清污机的清污效果。

拦污栅一般设置在进水口检修闸门启闭机和工作闹门的上游。有时也可将拦污栅设置在工作闸门和检修闸门之间，这时因受空间尺寸限制，拦污栅一般只能垂直置放，这种布置拦污栅可在孔口内检修。由于拦污栅和检修闸门不同时使用，为布置紧凑，有的进水口两者共用一个闸槽，这种布置形式虽节省了一道栅槽，但也增大了检修闸门的尺寸，其操作也不方便。

在污物较多而又不便于设置机械清污的进水口，可设置两道拦污栅，以便于轮换提出水面清除污物。在污物特别严重的大中型电站中，可将进水口布置成连通式或分段连通式。当某孔拦污栅被污物局部堵塞时，其他孔口可向该孔口补充水流，以保证机组的正常运行。

拦污栅可做成固定的或活动的。固定式拦污栅是用地脚螺栓将栅叶固定在栅槽内，但固定式拦污栅检修和清污困难，出现事故也不易处理'因此，拦污栅宜做成活动式的，以便提出孔口维修、更换。
