拦污栅结构

拦污栅结构

拦污栅包括栅叶和栅槽埋件两部分。栅叶是由栅面和支承框架构成，栅面是数块栅片连接排列而成，栅片由平行置放的金属栅条连接而成，连接的方式有螺栓连接和焊接两种。

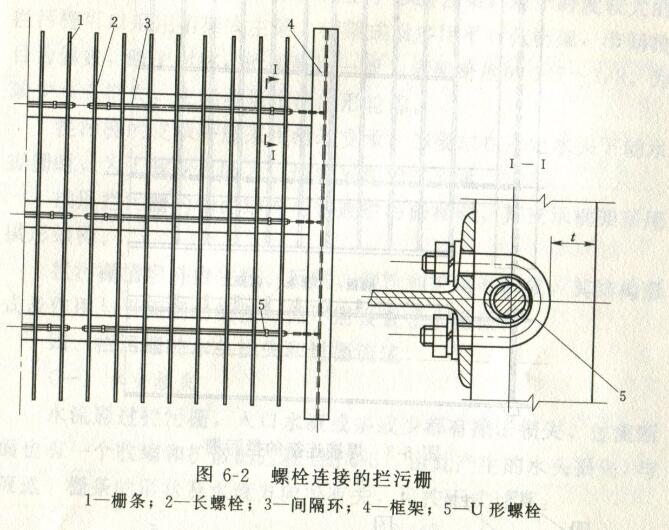

螺栓连接的拦污栅，是一种栅片和栅条均可拆卸和更换的拦污栅(图)，其栅片是用长螺栓将平行置放的栅条贯穿于一起。为了保持栅条间距，在栅条间设置等距的间隔环，长螺栓两端用螺帽旋紧。栅片用u形螺栓固定在支承框架上。

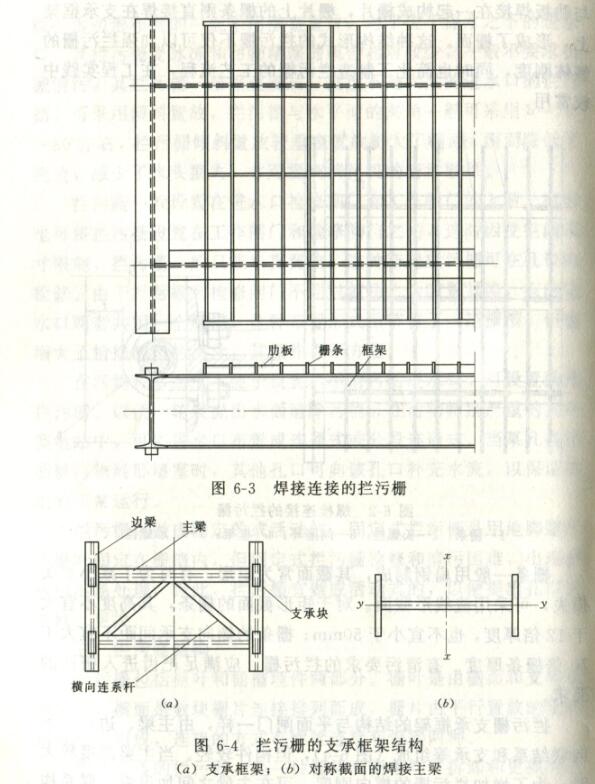

焊接连接的拦污栅是不可拆卸的焊接结构(如图所示)，其栅条与肋板焊接在一起构成栅片，栅片上的栅条则直接焊在支承框架上，形成了栅面。这种结构形式的拦污栅不仅可以加强拦污栅的整体刚度，同时也简化了制造拦污栅的工艺流程，在工程实践中较常用。

栅条一般用扁钢制成，其截面常为矩形，有时为了减小水头损失，可采用流线形截面。对于矩形截面的栅条，其高度不宜大于12倍厚度，也不宜小于50mm,栅条的侧向支承间距不宜大于70倍栅条厚度。有清污要求的拦污栅，应满足耙齿进人栅面的要求。

拦污栅支承框架的结构与平面闸门一样，由主梁、边梁、纵向联结系和支承等组成(图6-4、但构件较轻。当主梁髙度较大时，为了增加拦污栅的横向刚度可在主梁之间加设横向联系构件。对于髙度大的拦污栅'为了便于安装及运输，可以分节设置' 分节的髙度一般在3， 5^以下。节与节之间的连接可在边梁腹板上用连接板和轴相连，并应考虑起吊拦污栅时的锁定装置;为减小起吊设备的容量，节与节之间可不设连接装置，但起吊设备应配置自动挂脱梁，如果拦污栅有机械清污的要求，节与节之间应设导向定位装置，使得节间栅条对齐，以免卡阻清污机的清污耙。

框架的主梁与边梁应等高布置，主梁的间距应按等荷载要求确定，并应考虑栅条的强度与稳定。主梁的形式应根据跨度及荷载而采用轧成梁、组合梁或桁架。当主梁跨度较小时采用轧成梁， 对于中等跨度的拦污栅一般采用工字形组合梁，对于跨度较大的拦污栅可以采用桁架式主梁。桁架式梁多用平行弦桁架，节间数目为偶数，跨中对称，桁架高度一般为桁架跨度的八分之一到七分之一。为减少水头损失，主梁可采用流线形轮廓。

拦污栅的支承一般采用滑动支承，当要求在一定水头下动水提栅时，为了减少启闭力，也可采用轮式支承。

拱形拦污栅的栅面结构与普通拦污栅相同，其支承框架采用拱形结构。

拦污栅槽埋件由主轨、反轨、侧轨和护角等构成，其结构形式及作用与平面闸门类似，但不需设置止水座板。
