敞开式插板阀

产品说明

1工作原理和用途:

敞开式插板阀工作原理是通过夹紧驱动装置动作，将扭矩直接作用在主动阀杆上，使其旋转，并通过传动结构机构同时使4-6根阀杆做同步旋转(口径小为4根，口径大为6根)，阀杆上的螺纹副带动浮动座向压缩波纹管方向移动，使门板密封圈与两面阀体密封圈完全脱离。再启动行走驱动装置将门板进行水平移动，使门板的盲圈和通圈相对阀体管路位置发生更换，夹紧驱动装置再次动作，使浮动座向左阀体密封圈移动，将门板橡胶密封圈夹紧，从而完成阀门的开关动作。门板是由盲板和通圈组成。当夹紧机构松开后，门板旋转变换位置即可实现阀门开关。

本系列液动插板阀、电动敞开式插板阀适用于高炉除尘及冷却系统煤气进、出口管线上，作为煤气介质的可靠隔断装置，敞开式插板阀也可用于煤气加压站等其它管线上。

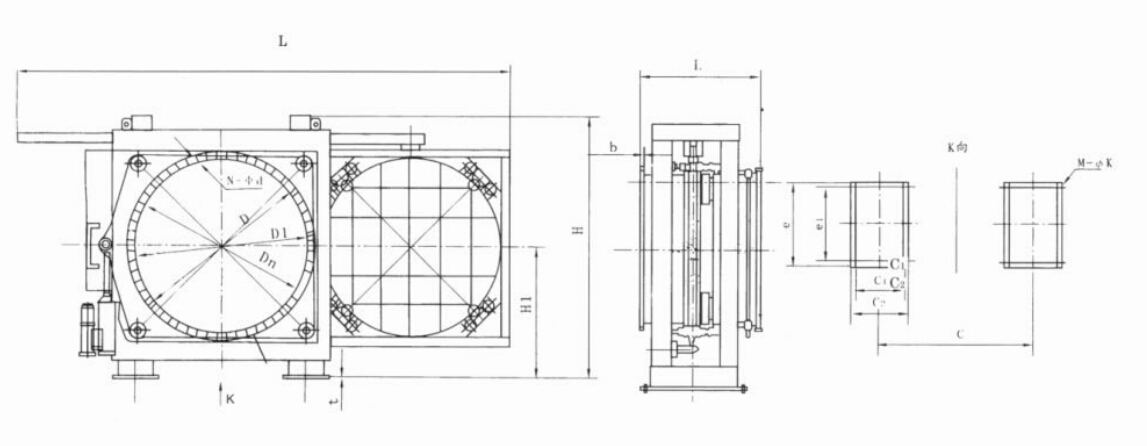

2结构特点:



1、敞开式插板阀的阀体采用框架式结构，刚性好，结构紧凑。

2、密封副部位采用不锈钢与橡胶密封，密封可靠，寿命长。

3、敞开式插板阀采用弹簧夹紧机构，同步性好。

4、敞开式插板阀密封圈装在阀板上，便于更换。

5、增加了水冷机构的冶金阀门，最高耐温可达450℃，尤其适用干法除尘系统。

6、配有多种驱动方式可供选择，液动、电动可实现计算机程序控制。

3产品性能参数:

公称压力MPa0.05MPa0.1MPa0.15MPa0.25MPa

密封试验压力MPa0.055MPa0.11MPa0.165MPa0.275MPa

强度试验压力MPa0.075MPa0.15MPa0.225MPa0.375MPa

密封材料橡胶硅橡胶氟橡胶硬密封

适用温度-20-100℃-20-200℃-20-300℃-20-450℃

适用介质空气、煤气、含尘煤气

电源电压380VAC

4主要零件材料:

适用温度(℃)≤120≤250≤300

主要材料阀体Q235焊接Q235焊接Q235焊接

阀板Q235焊接Q235焊接Q235焊接

阀轴454545

密封圈橡胶硅橡胶氟橡胶

波纹管316L+254Smo316L+254Smo316L+254Smo
