楔式闸阀

来源:铸铁镶铜闸门 发布时间:2019-04-13 16:29 浏览
  • 型号:Z41T/W/H
  • 连接形式:法兰
  • 主体材料:铸铁、铸钢、不锈钢
  • 公称通径:50-800
  • 适用介质:水、蒸汽、油品
  • 密封形式:硬密封
  • 外形:中型
  • 流动方向:单向
  • 驱动方式:手动、气动、电动

产品说明

     一、楔式闸阀概述:

    楔式闸阀广泛适用于石油化工,火力发电厂等油品、水蒸气管路上作接通或截断管路中介质的启闭装置。

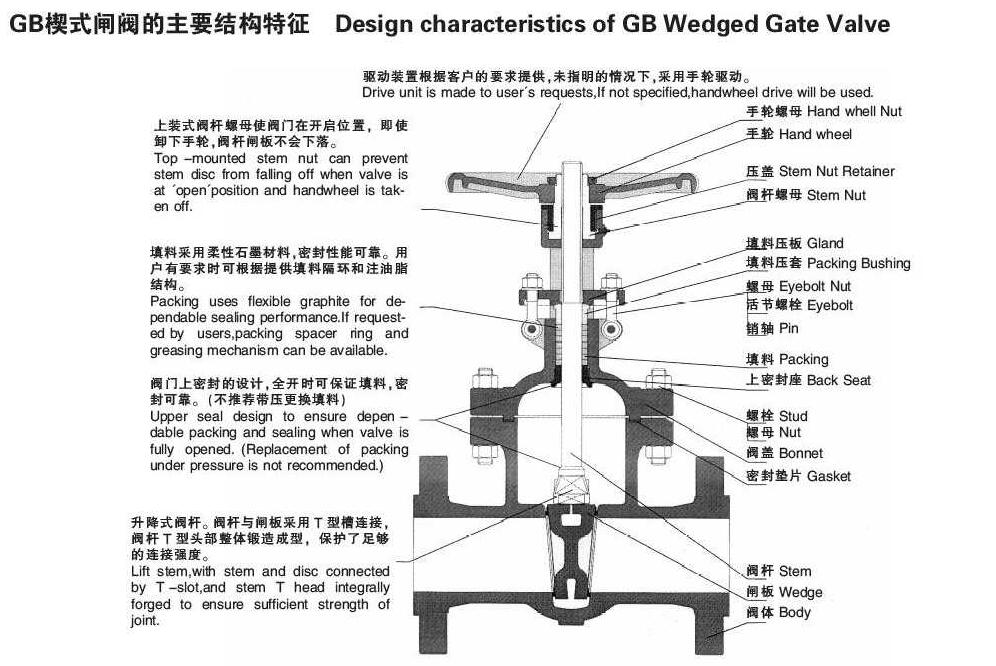

    楔式闸阀主要结构外形尺寸

    二、楔式闸阀主要特点:

    1、结构紧凑、设计合理、阀门刚性好、通道流畅,流量系数小

    2、密封面采用不锈钢和硬质合金,使用寿命长

    3、采用柔性石墨填料、密封可靠,操作轻便灵活

    4、驱动方式为手动、气动、电动、齿轮传动

    5、结构形式为弹性楔式单闸板、刚性楔式单闸板双闸板型式

    三、楔式闸阀主要链接外形尺寸:



    型 号 公称通径
    DN(㎜)
    尺寸 重量(㎏)
    L D D1 D2 b-f z-фd H Do
    Z41T/W/H
    -10
    40 165 145 110 85 18-3 4-ф18 245 135 10
    50 178 160 125 100 20-3 4-ф18 286 180 18
    65 190 180 145 120 20-3 4-ф18 320 180 22
    80 203 195 160 135 22-3 4-ф18 373 200 2735
    100 229 215 180 155 22-3 8-ф18 428 200 34
    125 254 245 210 185 24-3 8-ф18 513 240 49
    150 267 280 240 210 24-3 8-ф23 582 240 66.5
    200 330 335 295 265 26-3 8-ф23 730 320 107
    250 380 390 350 320 28-3 12-ф23 897 320 168
    300 420 440 400 368 28-4 12-ф23 1032 400 220
    350 450 500 460 428 30-4 16-ф23 1170 400 290
    400 480 565 515 482 30-4 16-ф25 1330 500 450
    450 510 615 565 532 32-4 20-ф25 1460 500 580
    500 540 670 620 585 34-4 20-ф25 1727 500 830
    600 600 780 725 685 36-5 20-ф30 2072 500 1160
