平板闸阀

产品说明

一、平板闸阀 概述：

Z43平板闸阀是一种关闭件为平行闸板的滑动阀。其关闭件可以是单闸板或是其间带有撑开机构的双闸板。闸板向阀座的压紧力是由作用与浮动闸板或浮动阀座的介质压力来控制。如果是双闸板平板闸阀，则两闸板间的撑开机构可以补充这一压紧力。

二、平板闸阀 结构特点：

Z43平板闸阀结构合理，密封可靠，操作轻便。密封面均喷焊硬高压带导流孔平板闸阀质合金，具有防腐、耐磨、耐冲蚀等优点，且可用于节流。尤其适用于工作压力≤42MPa，工作温度≤120℃的水、油、泥浆、天然气管线作控制介质流动的启闭及调节装置。适用于天然气，石油，化工，环保，城市管道，燃气管线等输送管线，放空系统和汽储存装置上，用作启闭设备。适用于天然气开采和净化的长输管线。

三、平板闸阀 执行标准：

设计规范结构长度连接法兰试验与检验压力-温度产品标识

JB/T5298JB/T5298JB/79JB/T5298GB9131GB/T12220

API6DAPI6DANSI16.5API6DANSI B16.34MSS SP-25

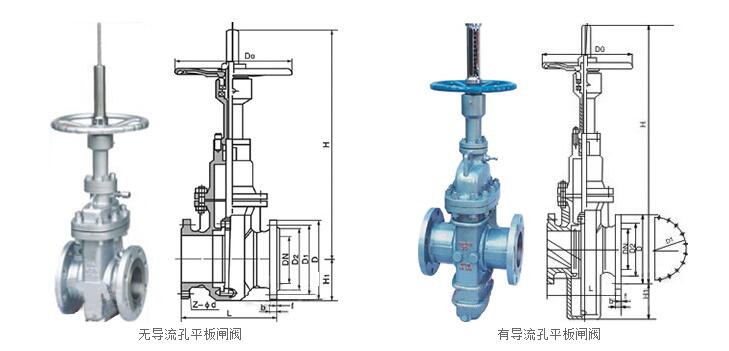

四、平板闸阀主要外形尺寸：




公称压力 PN(MPa)	公称通径 DN(mm)	外形尺寸(mm)
		L	D	D1	D2	Dn	b	f	Z-Φd	H	H1	D0
1.6	50	178	160	125	100	49	16	3	4-18	380	110	180
	65	190	180	145	120	64	18	3	4-18	390	135	180
	80	203	1 95	160	135	76	20	3	8-18	490	160	200
	100	229	215	180	155	96	20	3	8-18	560	190	200
	125	254	245	210	185	120	22	3	8-18	660	230	250
	150	267	280	240	210	146	24	3	8-23	760	267	250
	200	292	335	295	265	202	26	3	12-23	950	345	300
	250	330	405	355	320	250	30	3	12-25	1150	420	300
	300	356	405	355	375	300	30	4	12-25	1335	495	350
	350	381	520	470	435	337	34	4	16-25	1520	571	350
	400	406	580	525	485	387	36	4	16-30	1690	650	400
	450	450	640	585	545	438	40	4	20-30	1880	725	450
	500	457	705	650	608	489	44	4	20-34	2060	800	450
	600	508	840	770	718	591	48	5	20-41	2405	951	500
	700	610	910	840	788	692	50	5	24-41	2760	1115	550
	800	660	1020	950	898	781	52	5	24-41	3120	1270	600

公称压力 PN(MPa)	公称通径 DN(mm)	外形尺寸(mm)
		L	D	D1	D2	Dn	b	f	Z-Φd	H	H1	DO
2.5	50	178	160	125	100	49	20	3	4-18	380	1 10	180
	65	190	180	145	120	64	22	3	8-18	390	135	180
	80	203	1 95	160	135	76	22	3	8-18	490	160	200
	100	229	230	190	160	96	24	3	8-23	560	190	250
	125	254	270	220	188	120	28	3	8-25	660	230	250
	150	267	300	250	218	146	30	3	8-25	760	267	250
	200	292	360	310	278	202	34	3	12-25	950	345	300
	250	330	425	370	332	250	36	3	12-30	1 150	420	300
	300	356	485	430	390	300	40	4	16-30	1335	495	350
	350	381	550	490	448	337	44	4	16-34	1520	571	350
	400	406	610	550	505	387	48	d	16-34	1690	650	400
	450	450	660	600	555	438	50	4	20-34	1880	725	450
	500	457	730	660	610	489	52	4	20-41	2060	800	450
	600	508	840	770	718	591	56	5	20-41	2405	951	500
	700	610	955	875	815	692	60	5	24-48	2760	1005	550
	800	660	1070	990	930	781	64	5	24-48	3120	1260	600
