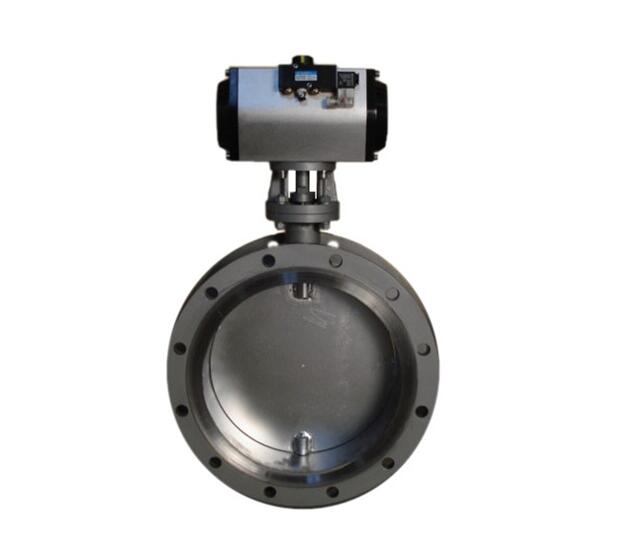

法兰气动通风蝶阀

产品说明

一、法兰气动通风蝶阀产品概述：

永嘉中特阀门有限公司生产的法兰气动通风蝶阀D641W广泛应用于通风除尘系统，对含尘气体、煤气管道、通风净化装置、烟气管道等作为流量调节和截流用。气动通风蝶阀采用优质耐磨材料焊接而成，具有耐磨性好、工作稳定可靠、操作方便、动作 灵敏、泄漏率小、使用寿命长、安装维修方便，D641W气动通风蝶阀特别适用于低压差、大口径、大流量场合，它与各种执行机构组合配套使用，组合成不同性能的阀门。气动通风调节蝶阀与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。或者配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动通风调节蝶阀主要适用于工业、冶金、环保等管道作通风调节介质流量之用。气动通风蝶阀其主要特点如下：

(1)设计新颖、合理、结构独特，重量轻，启闭迅速。

(2)操力矩小，操作方便，省力灵巧。

(3)采用适应的材料以满足低、中、高不同介质温度其及腐蚀性介质等。



二、法兰气动通风蝶阀主要技术参数：

1、阀体

阀体形式钢板焊接阀体

公称通径DN50～2000mm

公称压力PN0.25、0.6、1.0 MPa

法兰标准JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等

连接形式法兰式、对夹式

阀盖形式一体式

压盖型式压盖压紧式

密封填料V型聚四氟乙烯填料、柔性石墨填料

2、阀内件

阀板形式垂直板式(蝶形)

流量特性线性

3、执行机构

执行器型号GT系列、SR系列、AT系列、AW系列单双作用气动执行器

供气压力400～700KPa

气源接口G1/4"、G1/8"、G3/8"、G1/2"

环境温度-30～+70℃

作用形式单作用执行机构：气关式(B)--失气时阀位开(FO);气开式(K)--失气时阀位关(FC)

双作用执行机构：气关式(B)--失气时阀位保持(FL);气开式(K)-- 失气时阀位保持(FL)

可配附件定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

三、法兰气动通风蝶阀主要性能指标：

公称通径DN(mm)50-2000

公称压力PN(MPa)0.250.61.0

试验压力强度试验0.3750.91.5

密封试验0.2750.661.1

适用介质煤气、含尘气体、烟道气等。

四、法兰气动通风蝶阀零件材料：

零件名称材料名称

阀体、底座碳钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料

蝶板铸钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料

阀座不锈钢

阀杆碳钢、2Cr13、不锈钢、铬镍钼钛钢

填料V型聚四氟乙烯填料、柔性石墨填料

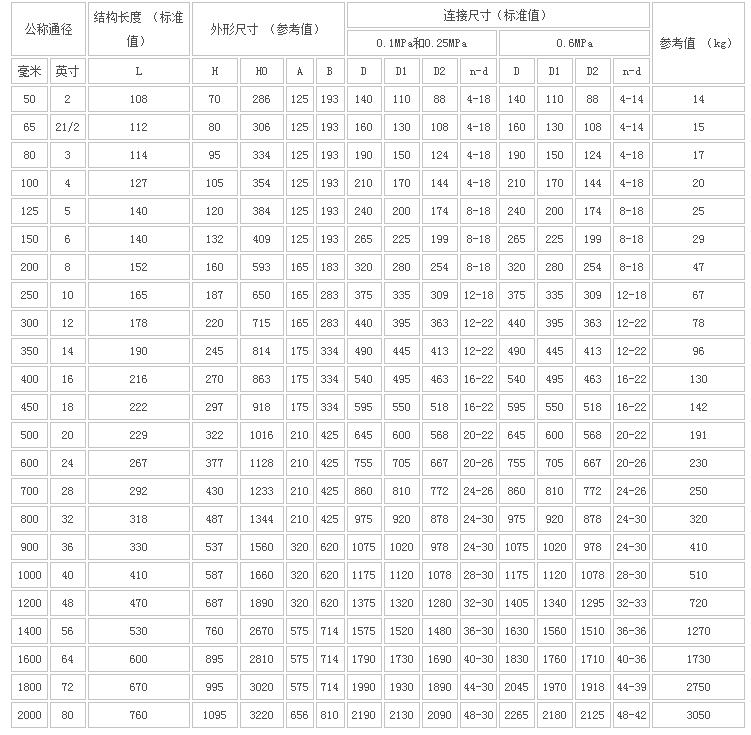

五、法兰气动通风蝶阀主要连接尺寸：

D641W-0.1、0.25、0.6、C.P.R.V系列连接尺寸(涡轮法兰通风蝶阀)
