电子式电动调节通风蝶阀

产品说明

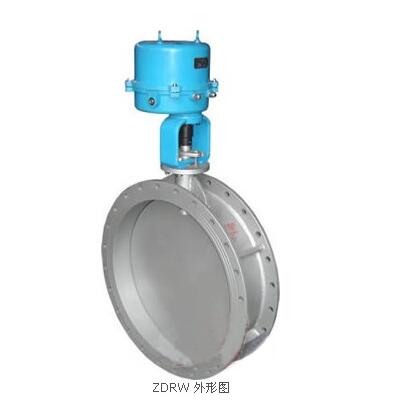

一、ZDLW、ZDRW电子式电动调节通风蝶阀产品概述：

ZAJW、ZKJW电动调节通风蝶阀由DKJ角行程电动执行机构和蝶阀组成，它与电动单元组合仪表配合使用。具有结构简单、口径大、重量轻、操作方便等优点。广泛应用于冶金、电站石油、化工等部门。适用介质，煤气、含尘气体、烟道气。

ZDLW-6B、ZDRW-6K型电子式电动调节蝶阀，是3610R(L)全电子式电动执行机构和蝶阀调节机构组成，执行机构内有伺服系弘，无须另配伺服放大器。具有结构简单，流通能力大，调节精度高等特点。执行机构可根据用户要求配置UNIC、PSQ、HQ、CH等型号电子式电执行机构广泛应用于化工、石油、冶金、电站等工业生产过程中。适用介质，煤气、含尘气体、烟道气等。


二、电动调节通风蝶阀型号、规格：

类别直行程角行程

常温型中温型常温型中温型

型号ZDLW-6B(K)ZDLW-6B(K)GZDRW-6B(K)ZDRW-6B(K)G

规格DN600～1000DN50～1000

三、ZAJW、ZKJW电动调节通风蝶阀：

公称通径 mm50801001251502002503003504004505006007008009001000

公称压力 MPa0.6

介质温度 ℃常温：-20～200(铸铁);-40～250(铸钢); 中温-40～450(铸不锈钢)

额定转角 °0～70

流量特性-20～150

环境温度 ℃近似等百分比

接管法兰按JB78-59 对夹式法兰连接

阀体材质HT200 ; 35 ; ZG230-450;1Cr18Ni9;ZG1Cr18Ni9Ti

阀板材质HT200 ; 35 ; ZG230-450;1Cr18Ni9;ZG1Cr18Ni9Ti

3610L直行程电子式电动执行机构 主要技术参数:

型 号输出力矩 N.m速度 mm/s最大行程 mm技术参数

361LSC-99100002.0100电 源：220±10%Va.c.50Hz控制信号：1-5V d.c.

4-20mA d.c.(信号线用屏蔽线)

开度信号：4-20mA d.c.

保护等级：相当IP55

防爆标志：ExdⅡBT4

3610R角行程电子式电动执行机构主要技术参数:

型 号输出力矩 N.m动作时间 S/90°最大转角技术参数

361RSA-02208.590°电 源：220±10%Va.c.50Hz

驱动电机：交流可逆电机

输入信号：1-5V d.c.

4-20mA d.c.(信号线用屏蔽线)

开度信号：4-20mA d.c.

保护等级：相当IP55

防爆标志：ExdⅡBT4

361RSA-055017.0

361RSB-1010018.0

361RSB-2020036.0

361RSC-3030024.0

361RSC-5050042.0

361RSC-6060048.0

361RSD-100100030.0

361RSD-150150042.0

361RXB-1010018.0

361RXB-2020036.0
