您当前位置: > 产品中心 > 疏水阀 >
[field:title/]

自由浮球式疏水阀

来源:铸铁镶铜圆闸门 发布时间:2019-04-13 22:40 浏览
  • 型号:CS11H/CS41H
  • 连接形式:法兰
  • 主体材料:铸钢,不锈钢
  • 公称通径:10-200
  • 适用介质:
  • 密封形式:硬密封
  • 外形:微型
  • 流动方向:单向
  • 驱动方式:手动

产品说明

    一、CS41H自由浮球式蒸汽疏水阀产品介绍 :

    自由浮球式蒸汽疏水阀是目前国内先进的蒸汽疏水阀之一,产品技术质量和制造工艺达到国际上同类产品的水平。由于浮球精度高,能确保疏水阀的密封性能,整个球面都可为密封面,使用寿命很长。自由浮球式蒸汽疏水阀的独特优点:是选用内置排空气阀,非常灵敏,工作质量高,能延长自由浮球式蒸汽疏水阀的整体使用寿命。自由浮球式疏水阀的最大优点是不受压力、温度、冷凝水流量波动的影响,连续排水,有水即排,最小过冷度为 0℃ ,能使加热设备达到最佳工作效率;它的最低工作压力 0.01Mpa ,最大背压率 ≤85%。

    该产品是石油、化工、印染、制药、造纸、食品等工业加热设备理想的疏水阀。

    二、自由浮球式蒸汽疏水阀规格及技术参数 :

    公称通径( DN ): 15-150 ;

    公称压力( PN ): 1.6-4.0Mpa ;

    最高工作压力 (PMO) : 0.2-1.6 Mpa ;

    最高工作温度 (TMO) : 350 ℃;

    工作介质:蒸汽凝结水;

    无负荷漏气率小于 3% ;过冷度 0.5%

    最高工作压力

    三、自由浮球式蒸汽疏水阀工作原理 :

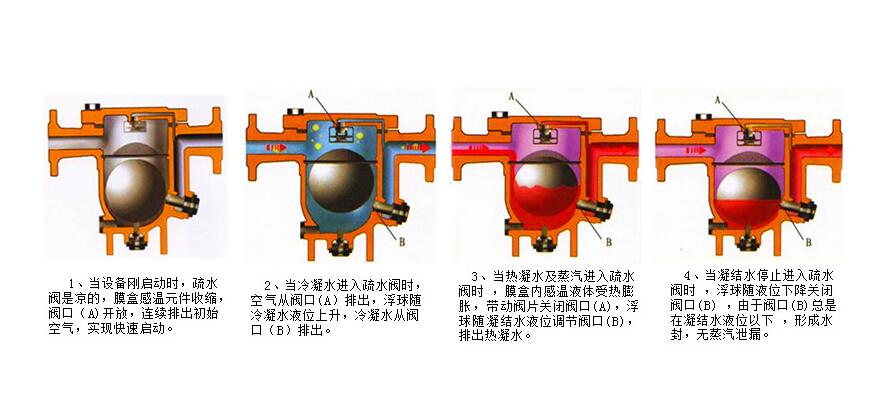

    自由浮球式疏水阀原理图

    自由浮球式蒸汽疏水阀的结构简单,内部只有一个精细研磨的不锈钢空心浮球,既是浮子又是启闭件,无易损零件,使用寿命很长。装置刚起动时,管道内出现空气和低温冷凝水,手动排空气阀能迅速排除不凝结气体,疏水阀开始进入工作状态,低温冷凝水流进疏水阀,凝结水的液位上升,浮球上升,开启阀门。装置很快提升温度,管道内温度上升到饱和温度之前,自动排空气阀已经关闭;装置进入正常运行状况,凝结水减少,液位下降,浮球随液位升降调节阀孔流量;当凝结水停止进入时,浮球随介质流向逼近阀座,关闭阀门。自由浮球式蒸汽疏水阀的阀座总处于液位以下,形成水封,无蒸汽泄漏。

    四、自由浮球式蒸汽疏水阀自由疏水阀排水量表:

    型号

    通径 (mm)

    最高工作压力

    不同压差 (△P)下的排水量(Kg/h)

    0.5

    0.2

    0.4

    0.6

    0.8

    1.0

    1.2

    1.6

    2.0

    2.5

    3.0

    3.5

    4.0

        CS11H-16C
      CS41H-16

    15
    20
    25

    0.4

    310

    500

    620





















    0.8

    260

    390

    500

    550

    580

















    1.2

    300

    340

    370

    400

    430

    460

    490













    1.6

    260

    290

    320

    350

    380

    410

    440

    470











      CS11H-16C
      CS41H-16C
      CS41H-25
      CS41H-40

    15
    20
    25

    0.4

    490

    750

    980





















    0.8

    430

    650

    760

    820

    890

















    1.2

    400

    510

    570

    620

    700

    760

    820













    1.6



    390

    450

    510

    570

    620

    700

    760











    2.5







    280

    340

    380

    440

    500

    560

    620







    4.0













    290

    330

    380

    430

    480

    520

    560

      CS41H-16
      CS41H-16C
      CS41H-25
      CS41H-40

    25
    32
    40
    50

    0.4

    1850

    2500

    2980





















    0.8

    1250

    1900

    2100

    2450

    2750

















    1.2

    900

    1450

    1650

    1900

    2100

    2250

    2400













    1.6



    1200

    1560

    1450

    1450

    1650

    1750

    2100











    2.5







    700

    850

    950

    1050

    1200

    1350

    1650







    4.0











    700

    750

    800

    860

    920

    980

    1050

    1150

      CS41H-16
      CS41H-16C
      CS41H-25
      CS41H-40

    40

    50

    0.4

    2800

    4250

    5800





















    0.8

    1800

    2980

    3650

    4250

    4750

















    1.2



    2500

    3000

    3450

    3900

    4100

    4500













    1.6



    2150

    2650

    3000

    3300

    3600

    3950

    4100











    2.5









    2100

    2650

    3000

    3300

    3650

    3900







    4.0











    1000

    1350

    1650

    1950

    2250

    2500

    2750

    3000

      CS41H-16
      CS41H-16C
      CS41H-25
      CS41H-40

    50
    65
    80
    100

    150

    0.4

    5000

    8500

    11500





















    0.8

    4200

    6200

    7800

    8900

    9500

















    1.2

    2200

    3600

    4700

    5500

    6200

    6800

    7600













    1.6



    3600

    4400

    5000

    5400

    5900

    6100

    6800











    2.5







    3200

    3600

    3900

    4200

    4700

    5100

    5400







    4.0











    2850

    3000

    3250

    3700

    3950

    4050

    4400

    5000



    亲爱的客户:

    首先感谢您访问我们的中特官网www.zhongtefamen.com,希望我们的网站能给您提供所需要的阀门信息,如果您对我们的产品还有其他的疑问,建议或者服务,欢迎您随时拨打我们的热线电话13868647363与我们取得联系。我们一定会尽最大的努力给您提供完善优质的服务。最后中特人祝福您,您的满意就是我们最大的荣幸!

    产品关键词 :疏水阀,铸铁镶铜圆闸门,启闭机,CS41H疏水阀,自由浮球式疏水阀
