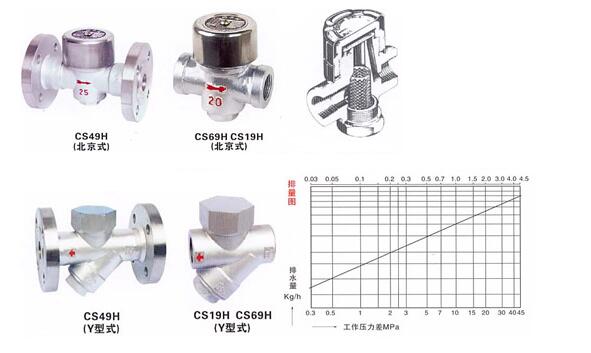

CS19H热动力式蒸汽疏水阀

来源:铸铁镶铜圆闸门 发布时间:2019-04-13 22:39 浏览
  • 型号:CS19H
  • 连接形式:丝扣、法兰
  • 主体材料:铸钢、不锈钢
  • 公称通径:15-50
  • 适用介质:蒸汽、水
  • 密封形式:硬密封
  • 外形:小型
  • 流动方向:单向
  • 驱动方式:手动

产品说明

    一、CS19H热动力式蒸汽疏水阀结构特点:

    1、带蒸汽或空气保温装置,不受环境温度影响,减少动作频率,延长寿命。

    2、备有过滤器和排污。

    3、该阀动作灵敏可靠,排水量大。

    二、CS19H热动力式蒸汽疏水阀工作原理:

    CS19H热动力式疏水阀结构示意图

    中特阀门生产的疏水阀是利用热动力学特性,当凝结水排流较低时会发生第二次蒸发,并在粘度、密封等方面与蒸汽方面存在差异驱动启闭件

    热动力型疏水阀

    这类疏水阀根据相变原理,靠蒸汽和凝结水通过时的流速和体积变化的不同热力学原理,使阀片上下产生不同压差,驱动阀片开关阀门。因热动力式疏水阀的工作动力来源于蒸汽,所以蒸汽浪费比较大。结构简单、耐水击、最大背为50%,有噪音,阀片工作频繁,使用寿命短。

    热动力型疏水阀有热动力式、脉冲式、孔板式

    1. 热动力式疏水阀:热动力式疏水阀内有一个活动阀片,既是敏感件又是动作执行件。根据蒸汽和凝结水通过时的流速和体积变化的不同热力学原理,使阀片上下产生不同压差,驱动阀片开关阀门。漏汽率3%,过冷度为8℃-15℃。

    当装置启动时,管道出现冷却凝结水,凝结水靠工作压力推开阀片,迅速排放。当凝结水排放完毕,蒸汽随后排放,因蒸汽比凝结水的体积和流速大,使阀片上下产生压差,阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时,阀片受到两面压力,阀片下面的受力面积小于上面的受力面积,因疏水阀汽室里面的压力来源于蒸汽压力,所以阀片上面受力大于下面,阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水,汽室里面的压力消失。凝结水靠工作压力推开阀片,凝结水又继续排放,循环工作,间断排水。

    三、CS19H热动力式蒸汽疏水阀主要特点和主要零件材料:

    结构简单、价格低、动作可靠。漏气率<3%,不受压力波动的影响,压力范围大。由于密封面不锈钢,使用寿命高于国内同类产品。

    阀体锻钢

    阀帽不锈钢

    阀盖锻钢

    阀片不锈钢

    阀体密封面不锈钢

    四、CS19H热动力式蒸汽疏水阀主要外型及连接尺寸:

    产品型号 DN 螺纹连接(mm) 承插焊连接(mm) 重量(kg) 法兰连接(mm) 重量(kg)
    RC L H H1 L H H1 D t L H H1 D K d c f N-Φ
    CS19H-16/25C
    CS49H-16/25C
    CS69H-16/25C
    15 1/2 75 57 35 75 57 35 23 7 1.23 150 57 35 95 65 45 14 2 4-14 3.13
    20 3/4 85 60 43 85 60 43 28 7 1.32 150 60 43 105 75 55 14 2 4-14 3.70
    25 1 95 68 50 95 68 50 33 10 1.67 160 68 50 115 85 65 14 2 4-14 4.78
    32 11/4 105 90 80 105 90 80 42 12 6.7 200 90 80 135 100 78 16 2 4-18 10.8
    40 11/2 110 90 80 110 90 80 52 12 6.9 230 90 80 145 110 85 16 2 4-18 10.84
    50 2 170 95 87 130 95 87 62 12 7.7 230 95 87 160 125 100 16 3 4-18 13.62
    CS19H-40
    CS49H-40
    CS69H-40
    15 1/2 75 61 41 175 61 41 23 9 1.23 150 61 41 95 65 45 16 2 4-14 3.13
    20 3/4 85 64 45 85 64 45 28 12 1.32 150 64 45 105 75 55 16 2 4-14 3.70
    25 1 95 68 45 95 68 45 33 15 1.67 160 68 45 115 85 65 16 2 4-14 4.78
    32 11/4 105 81 56 105 81 56 40 15 6.7 200 81 56 135 100 78 18 2 4-18 11.7
    40 11/2 110 81 56 110 81 56 50 15 6.82 230 81 56 145 110 85 18 3 4-18 11.82
    50 2 120 89 64 120 89 64 60 20 7.62 230 89 64 160 125 100 20 3 4-18 14.14
