CS17H可调双金属片疏水阀

来源:铸铁镶铜圆闸门 发布时间:2019-04-13 22:39 浏览
  • 型号:CS17H
  • 连接形式:丝扣、法兰
  • 主体材料:铸钢、不锈钢
  • 公称通径:15-50
  • 适用介质:蒸汽、水
  • 密封形式:硬密封
  • 外形:小型
  • 流动方向:单向
  • 驱动方式:手动

产品说明

    一、CS17H可调双金属片式蒸汽疏水阀概述:

    CS17H-16C、CS47H、CS67H-40可调双金属片式蒸汽疏水阀结构独特、性能优良、排水量大、漏汽温度可调节,过冷度在2℃左右,可能排除大量冷空气和其它不凝汽体,不会产生汽堵现象。可更换内件,易于维修和调整。

    二、CS17H可调双金属片式蒸汽疏水阀结构特点:

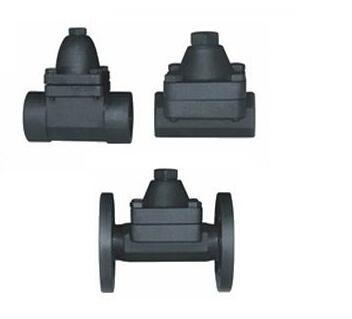

    CS17H可调双金属片疏水阀

    可调双金属片式蒸汽疏水阀结构简单,容易安装和维修,内部全部不锈钢结构,抗水击,排空性能优越。

    利用高温凝结水形成水封,没有新鲜蒸汽泄漏。

    抗水击,对压力突然变化没有影响。

    可调双金属片式蒸汽疏水阀可以用于过热蒸汽系统,高温高压蒸汽管线。

    三、CS17H可调双金属片式蒸汽疏水阀性能参数:


    型号 项目

    CS17H-16C

    CS47H-25

    CS67H-40

    单位Unit

    公称压力

    1.6

    2.5

    4

    Mpa

    壳体试验压力

    2.4

    3.8

    6

    最高工作压力

    1.6

    2.5

    4

    最高工作温度

    203

    220

    247

    最高允许温度

    425

    425

    425

    工作介质

    蒸汽、凝结水Stemam

    四、CS17H可调双金属片式蒸汽疏水阀零件材质:

    型号Type/项目Item

      CS17-47H-67

    16 25C 40

    阀体Body

    碳钢Carbon Steel

    阀盖Donner

    阀芯

    不锈钢Atainless Steel

    阀座Seat

    不锈钢Atainless Steel

    热敏元件

    热双金属片

    过滤器Percolator

    不锈钢Atainless Steel



    五、CS17H可调双金属片式蒸汽疏水阀连接尺寸:

    产品型号
    通径 (mm)
    连接方式
    工作压力
    范围
    (Mpa)
    最高充许
    温度(℃)
    阀体材料
    外形尺寸
    L
    H1
    H2
    W
    LTB6
    (CS17H-16C)
    15-25
    螺纹
    0.01-1.6
    220
    WBC  A105
    95
    111
    23
    60
    LTB6F
    CS47H-16C
    15
    法兰
    0.01-1.6
    220
    WBC  A105
    150
    111
    23
    60
    20
    法兰
    0.01-1.6
    220
    WBC  A105
    160
    111
    23
    60
    25
    法兰
    0.01-1.6
    220
    WBC  A105
    160
    111
    26
    60
    32
    法兰
    0.01-1.6
    220
    WBC  A105
    210
    118
    27
    61
    40
    法兰
    0.01-1.6
    220
    WBC  A105
    230
    123
    30
    66
    50
    法兰
    0.01-1.6
    220
    WBC  A105
    230
    123
    30
    66
    (LTB6W)
    CS67H-16C
    15
    承插焊
    0.01-1.6
    220
    WBC  A105
    95
    106
    35
    58
    20
    承插焊
    0.01-1.6
    220
    WBC  A105
    95
    106
    35
    58
    25
    承插焊
    0.01-1.6
    220
    WBC  A105
    95
    106
    35
    58
    (TB11)
    CS17H-16C
    15
    螺纹
    0.01-1.6
    220
    WBC  A105
    95
    106
    35
    58
    20
    螺纹
    0.01-1.6
    220
    WBC  A105
    95
    106
    35
    58
    25
    螺纹
    0.01-1.6
    220
    WBC  A105
    95
    106
    35
    58
    (TB11F)
    CS47H-16C
    15
    法兰
    0.01-1.6
    220
    WBC  A105
    150
    111
    23
    60
    20
    法兰
    0.01-1.6
    220
    WBC  A105
    160
    111
    23
    60
    25
    法兰
    0.01-1.6
    220
    WBC  A105
    160
    111
    26
    60
    32
    法兰
    0.01-1.6
    220
    WBC  A105
    210
    118
    27
    61
    40
    法兰
    0.01-1.6
    220
    WBC  A105
    230
    123
    30
    66
    50
    法兰
    0.01-1.6
    220
    WBC  A105
    230
    123
    30
    66
    LTB3
    CS17H-16C
    15
    螺纹
    0.1-1.6
    350
    WBC  A105
    85
    80
    23
    54
    20
    螺纹
    0.1-1.6
    350
    WBC  A105
    85
    80
    23
    54
    25
    螺纹
    0.1-1.6
    350
    WBC  A105
    85
    80
    23
    54
    LTB3F
    CS17H-16C
    15
    法兰
    0.1-1.6
    350
    WBC  A105
    150
    80
    23
    54
    20
    法兰
    0.1-1.6
    350
    WBC  A105
    15.
    80
    23
    54
    25
    法兰
    0.1-1.6
    350
    WBC  A105
    160
    80
    23
    54
    LTB3W
    CS17H-16C
    15
    承插焊
    0.1-1.6
    350
    WBC  A105
    85
    80
    23
    54
    20
    承插焊
    0.1-1.6
    350
    WBC  A105
    85
    80
    23
    54
    25
    承插焊
    0.1-1.6
    350
    WBC  A105
    85
    80
    23
    54
    LTB5
    CS67H-16C
    15-25
    螺纹
    0.01-1.6
    350
    WBC  A105
    85
    90
    20
    62
    LTB5F
    CS17H-16
    15-20
    25
    法兰
    0.01-1.6
    350
    WBC  A105
    150
    160
    80
    23
    54
    (LTB5W)
    CS67H-16C
    15-25
    承插焊
    0.01-1.6
    350
    WBC  A105
    85
    80
    23
    54
