HRW150圆盘式疏水阀
来源:铸铁镶铜圆闸门 发布时间:2019-04-13 22:33 浏览次- 型号:HRW150
- 连接形式:丝扣、法兰
- 主体材料:铸钢、不锈钢
- 公称通径:10-50
- 适用介质:水、水蒸气
- 密封形式:硬密封
- 外形:小型
- 流动方向:单向
- 驱动方式:手动
产品说明
一、HRW150高温高压圆盘式疏水阀产品简介:
HRW150高温高压圆盘式疏水阀是中特阀门专业生产销售的一款常用疏水阀,它用于高温高压的饱和蒸汽主管和透平机的蒸汽亚临界状态使用。
二、HRW150高温高压圆盘式疏水阀结构特点:
1、在工作压力范围内,无需调整,节能效果显著。
2、抗蚀性强,动作可靠,经久耐用。
3、可迅速排出设备起动时的空气及冷凝结水,排量大,漏气率小。
4、阀内部装有自动清除装置,新型皇冠式阀片,密封极为可靠。蒸汽保湿装置,高效节能。

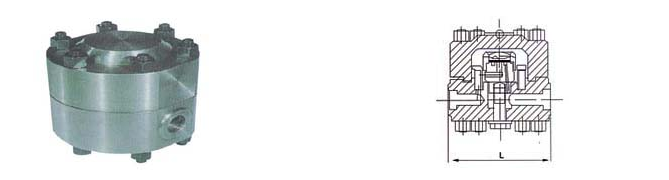

三、HRW150高温高压圆盘式疏水阀主要外型及连接尺寸:
产品型号 |
公称通径 DN(mm) |
连接方式 |
最高允许 温度(℃) |
阀体材质 | 外形尺寸(mm) | |||
L | H1 | H2 | W | |||||
HRF3 | 15 | 法兰 | 500 | WCB | 230 | 78 | 35 | 135 |
20 | 法兰 | 500 | WCB | 230 | 78 | 35 | 135 | |
25 | 法兰 | 500 | WCB | 230 | 78 | 35 | 135 | |
HRW3 | 15 | 承插焊 | 500 | WCB | 130 | 78 | 35 | 135 |
20 | 承插焊 | 500 | WCB | 130 | 78 | 35 | 135 | |
25 | 承插焊 | 500 | WCB | 130 | 78 | 35 | 135 | |
HR3 | 15 | 内螺纹1/2" | 500 | WCB | 130 | 78 | 35 | 135 |
20 | 内螺纹1/2" | 500 | WCB | 130 | 78 | 35 | 135 | |
25 | 内螺纹1/2" | 500 | WCB | 130 | 78 | 35 | 135 | |
HRF150 CS49H-160V |
15 | 法兰 | 500 | WCB | 400 | 122 | 58 | 228 |
20 | 法兰 | 500 | WCB | 400 | 122 | 58 | 228 | |
25 | 法兰 | 500 | WCB | 400 | 122 | 58 | 228 | |
32 | 法兰 | 500 | WCB | 400 | 122 | 58 | 228 | |
40 | 法兰 | 500 | WCB | 400 | 122 | 58 | 228 | |
50 | 法兰 | 500 | WCB | 400 | 122 | 58 | 228 | |
HRW150 CS49H-160V |
15 | 承插焊 | 500 | WCB | 220 | 122 | 58 | 228 |
20 | 承插焊 | 500 | WCB | 220 | 122 | 58 | 228 | |
25 | 承插焊 | 500 | WCB | 220 | 122 | 58 | 228 | |
32 | 承插焊 | 500 | WCB | 320 | 122 | 58 | 228 | |
40 | 承插焊 | 500 | WCB | 320 | 122 | 58 | 228 | |
50 | 承插焊 | 500 | WCB | 320 | 122 | 58 | 228 |
亲爱的客户:
首先感谢您访问我们的中特官网www.zhongtefamen.com,希望我们的网站能给您提供所需要的阀门信息,如果您对我们的产品还有其他的疑问,建议或者服务,欢迎您随时拨打我们的热线电话13868647363与我们取得联系。我们一定会尽最大的努力给您提供完善优质的服务。最后中特人祝福您,您的满意就是我们最大的荣幸!
产品关键词 :疏水阀,圆盘式疏水阀,高温疏水阀,高压疏水阀
